• Предмет: Информатика
  • Автор: nastushagorelo
  • Вопрос задан 9 лет назад
< >

помогите построить схему, пожалуйста

Приложения:

Ответы

Ответ дал: Sky09
0

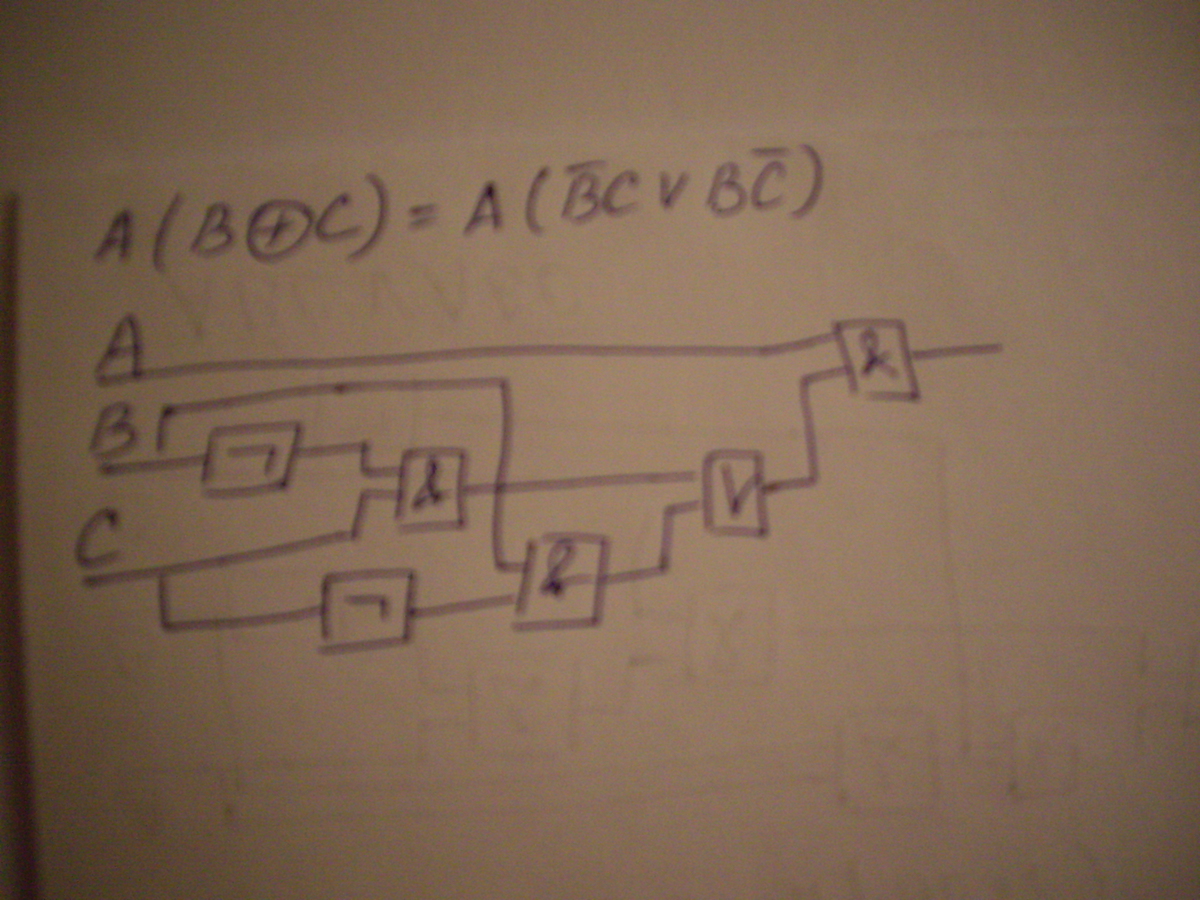

Почти ровная схема во вложении
_________________________________
Приложения:
Ответ дал: Аноним
0
Сумасшедший дом ))))
Ответ дал: Аноним
0
Составим логическое выражение из тех строк, в которых F истинно и затем упростим его.
displatstyle F=abar bc+abbar c=a(bar bc+bbar c)
Выражение в скобках не упрощается, это булева функция "исключающее ИЛИ".

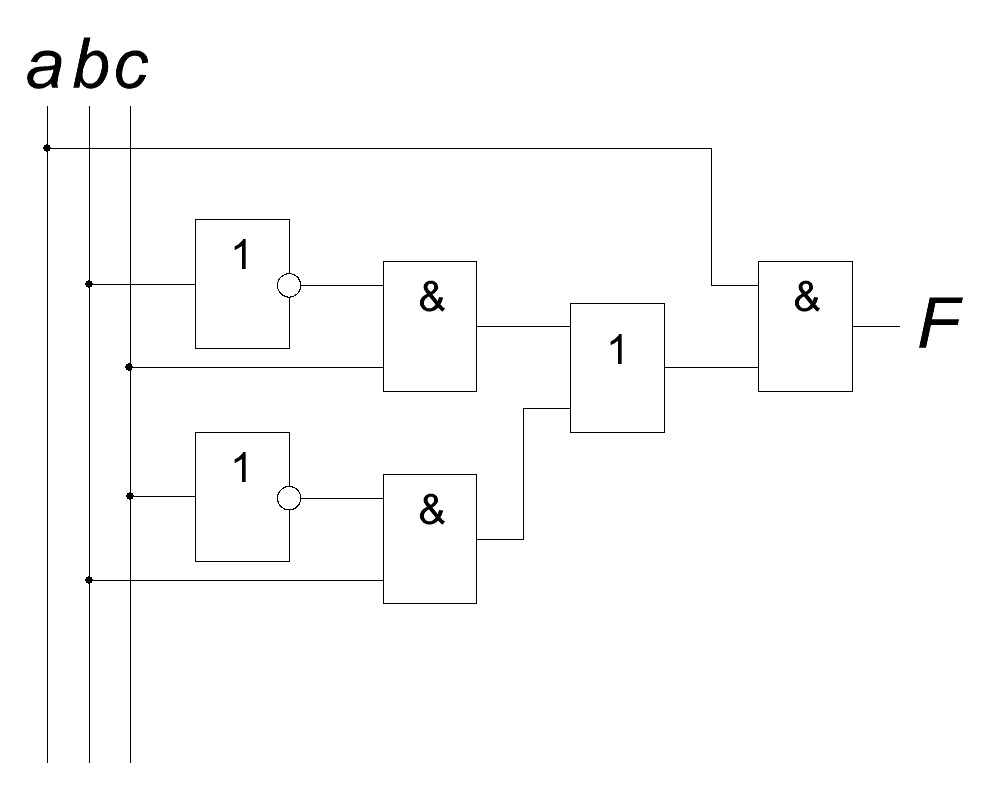

Соответствующая схема приведена во вложении.


Приложения:
