Предмет: Физика
Автор: YuKu1
Вопрос задан 2 года назад

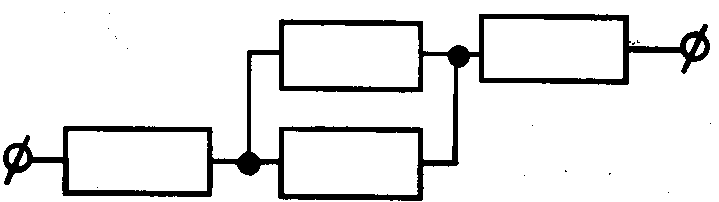

На участке цепи, изображенном на рисунке, сопротивление каждого резистора равно 2 Ом. Общее сопротивление участка равно

Приложения:

Ответы

Ответ дал: Giammy

$R=R_{1}+R_{2,3}+R_{4}$

У 2 и 3 резистора Параллельное соединение:
$R_{2,3}= \frac{1}{R_{2}}+ \frac{1}{R_{3}} \\ \\ R_{2,3}= \frac{1}{2}+ \frac{1}{2} \\ \\ R_{2,3}=1 \ Om$

Теперь последовательное соединение:
$R=2+1+2=5$ Ом

Ответ: 5 Ом
