Предмет: Физика
Автор: cotonavt
Вопрос задан 2 года назад

< >

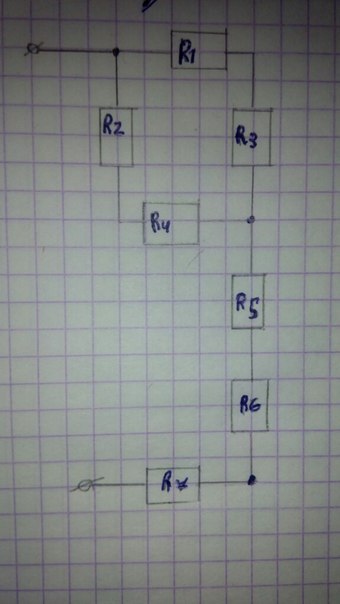

Сопротивление каждого резистора 1 Ом. Найти общее сопротивление .
Помогите пожалуйста.

Приложения:

Ответы

Ответ дал: WiLdToNnY

0

Рассмотрим соединение область квадрата: резисторы $R_{1}$ и $R_{3}$ соединенны последовательно также как и резисторы $R_{2}$ и $R_{4}$ находим их сопротивления
$R_{13}= R_{24}= R_{1}+ R_{3}= R_{2}+ R_{4}=1+1=2(Om)$
Оставшееся резисторы $R_5,R_6,R_7$ соединены последовательно:
$R_{567}=R_5+R_6+R_7=1+1+1=3(Om)$
Упростим схему, см. рисунок, получаем резисторы $R_{13}$ и $R_{24}$ соединены между собой параллельно откуда имеем
$R_{1234}= \frac{ R_{13}* R_{24} }{ R_{13}+ R_{24} } = \frac{2*2}{2+2}=1(Om)$
Получаем два простых последовательно соединённых резистора $R_{1234}$ и $R_{567}$ находим общее сопротивление цепи
$R_{x}= R_{1234}+ R_{567}=1+3=4(Om)$ , где $R_x$ есть Rобщее

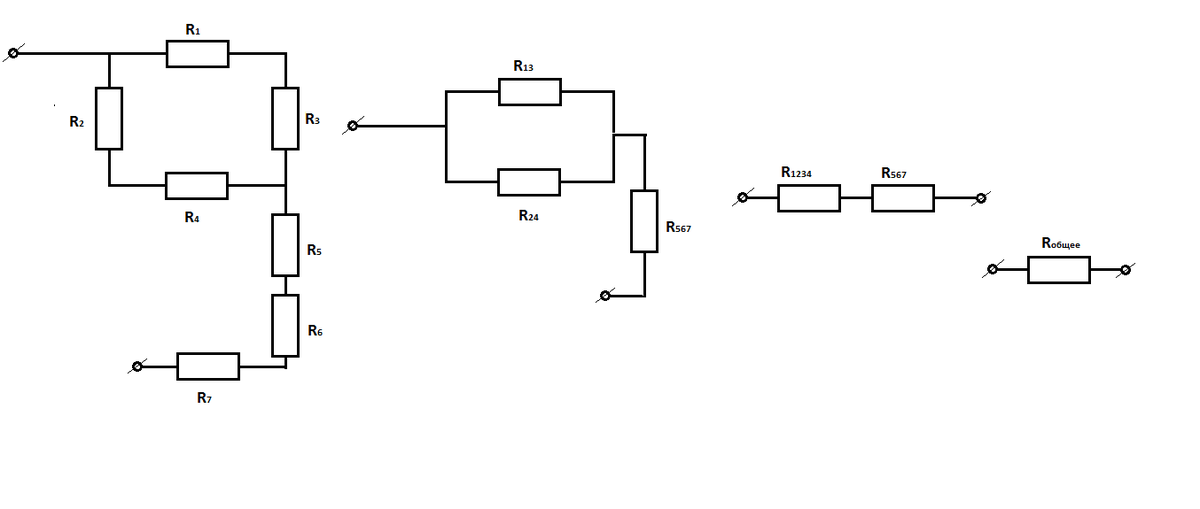

Схему последовательности упрощения на рисунке.

Приложения:
