Предмет: Физика
Автор: vitekmen111
Вопрос задан 2 года назад

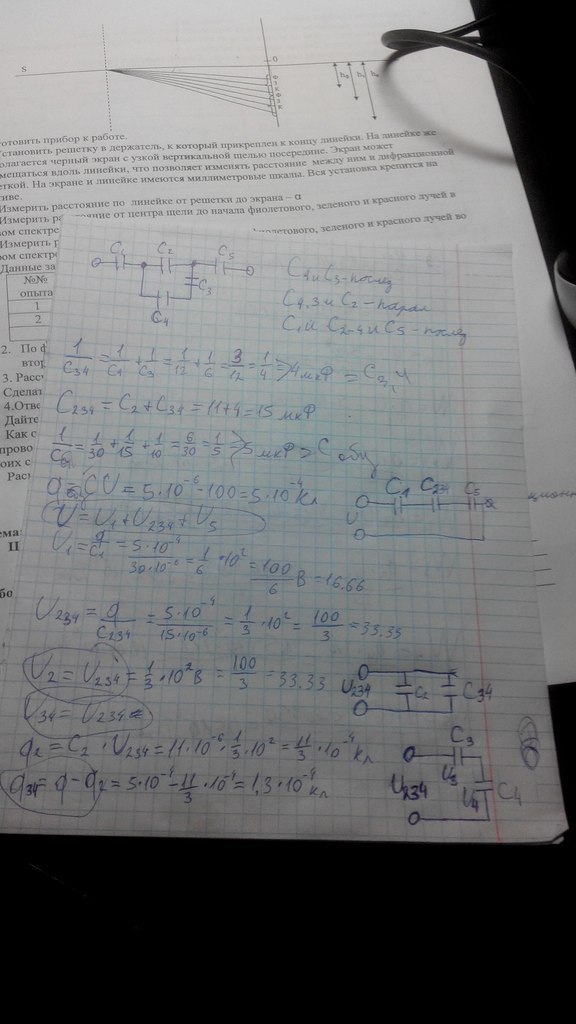

Как объяснить то,что обведено?Срочно пожалуйста

Приложения:

Ответы

Ответ дал: fatt52

При последовательном соединении конденсаторов напряжение суммируется. участок 23 соединен параллельно, его напряжение одинаковое на обоих конденсаторах. Общее напряжение всей цепи равно сумме напряжение на первом + напряжение 23 + напряжение на третьем конденсаторе.

gavaweram: При последовательном соединении конденсаторов напряжение суммируется. участок 23 соединен параллельно, его напряжение одинаковое на обоих конденсаторах. Общее напряжение всей цепи равно сумме напряжение на первом + напряжение 23 + напряжение на третьем конденсаторе.

Ответ дал: WiLdToNnY

Доброго времени суток! Постараюсь попонятней...

Итак, что обведено: $U=U_1+U_{234}+U_5$ напротив рисунок к данному действию... Там находим общее напряжение в цепи (U). Там все конденсаторы подключены последовательно, а как нам известно при последовательном соединении конденсаторов общее напряжение в сети определяется как $U_{od}=U_1+U_2+U_3+...+U_n$ там тоже самое.

$U_2=U_{234}$ это выражение говорит о том что напряжение на конденсаторе $U_2$ равно напряжению питающего всю цепь. Почему они равны? Соединение параллельное, а при параллельном соединении конденсаторов напряжение в цепи везде одинаково т.е $U_{od}=U_1=U_2=U_3=...=U_n$ что применимо и тут.
Там можно было и вот так написать $U_2=U_{34}=U_{234}=$ тоже самое! Там кстати ниже записано... рисунок напротив.

$q_{34}=q-q_2$ - при параллельном соединении конденсаторов, а в данном случае конденсаторов $C_2, \ C_{34}$ количество электрического заряда проходящего через цепь равна сумме электрических зарядов $q=q_2+q_{34}$ . Там просто немного другое действие один заряд известен, и общее количество известно нужно определить заряд второго конденсатора.

Думаю нечего сложного. Есть вопросы обращайтесь.
