Предмет: Физика
Автор: ArRuhh
Вопрос задан 9 лет назад

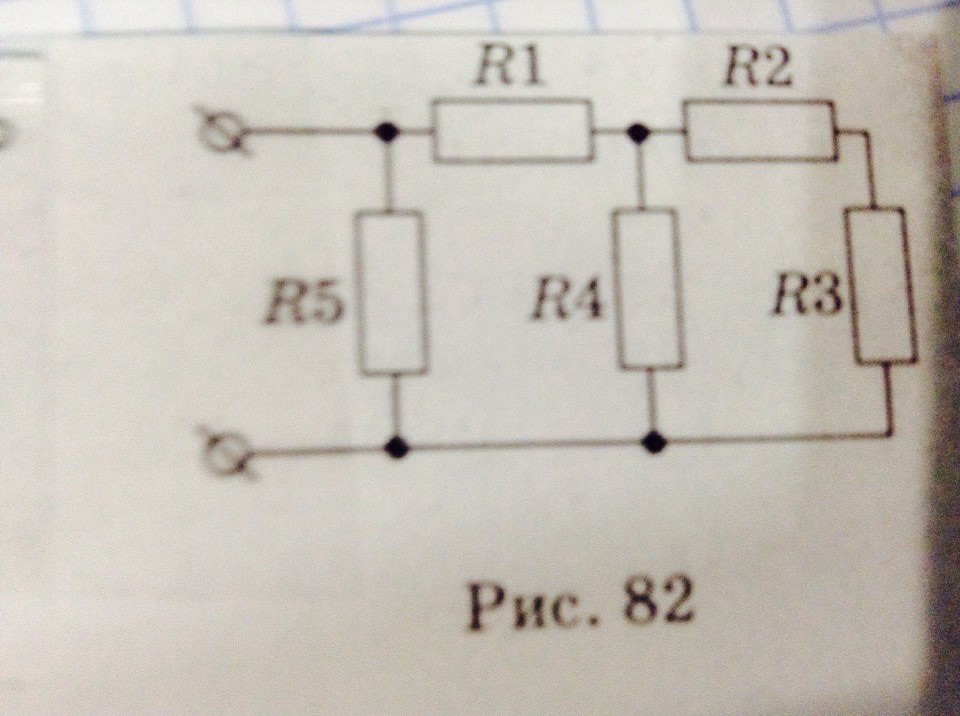

Найдите сопротивление схемы, изображенной на рисунке 82, если R1=2 Ом, R2=R3=2 Ом, R4=R5=4 Ом

Приложения:

Ответы

Ответ дал: evgorlova

R2 R3 последовательно

$R _{23} =R2+R3=2+2=4Om$

$R _{23}$ R4 параллельно

$R x_{234} = frac{R4R _{23} }{R4+R _{23} } = frac{4*4}{4+4} =2Om$

$R _{234}$ R1 последовательно

$R _{1234} =R1+ R_{234} =2+2=4Om$

и R5 ко всему параллельно

$R= frac{R _{1234}R5 }{R _{1234}+R5 } = frac{4*4}{4+4} =2Om$ ответ
