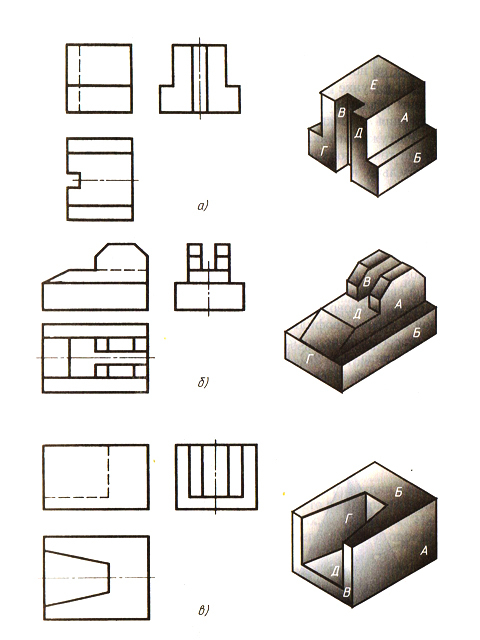

На рисунке 90 даны изображения трех предметов. Проекции их граней обозначены буквами. Напишите, как расположены в каждом случае относительно фронтальной плоскости проекций эти грани. Пример записи: А — параллельно, Б — перпендикулярно, В — наклонно.

Приложения:

Ответы

Ответ дал: glebunaka
236
1: АБВ-параллельно; ГДЕ-перпендикулярно; 2: АБВ- параллельно; ГД- перпендикулярно; 3:А- параллельно; БВД- перпендикулярно; Г- наклонно
