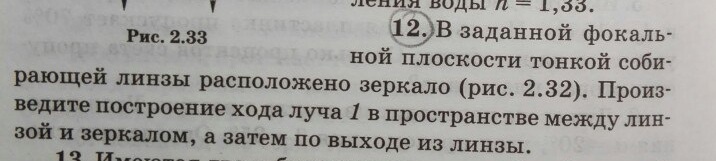

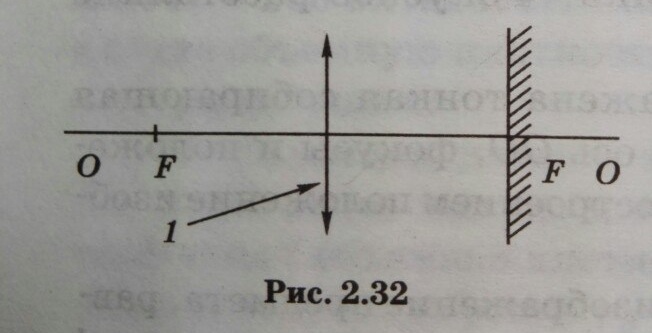

Помогите ,пожалуйста,задача 12 все во вложенном файле) и объясните как строили пожалуйстааа

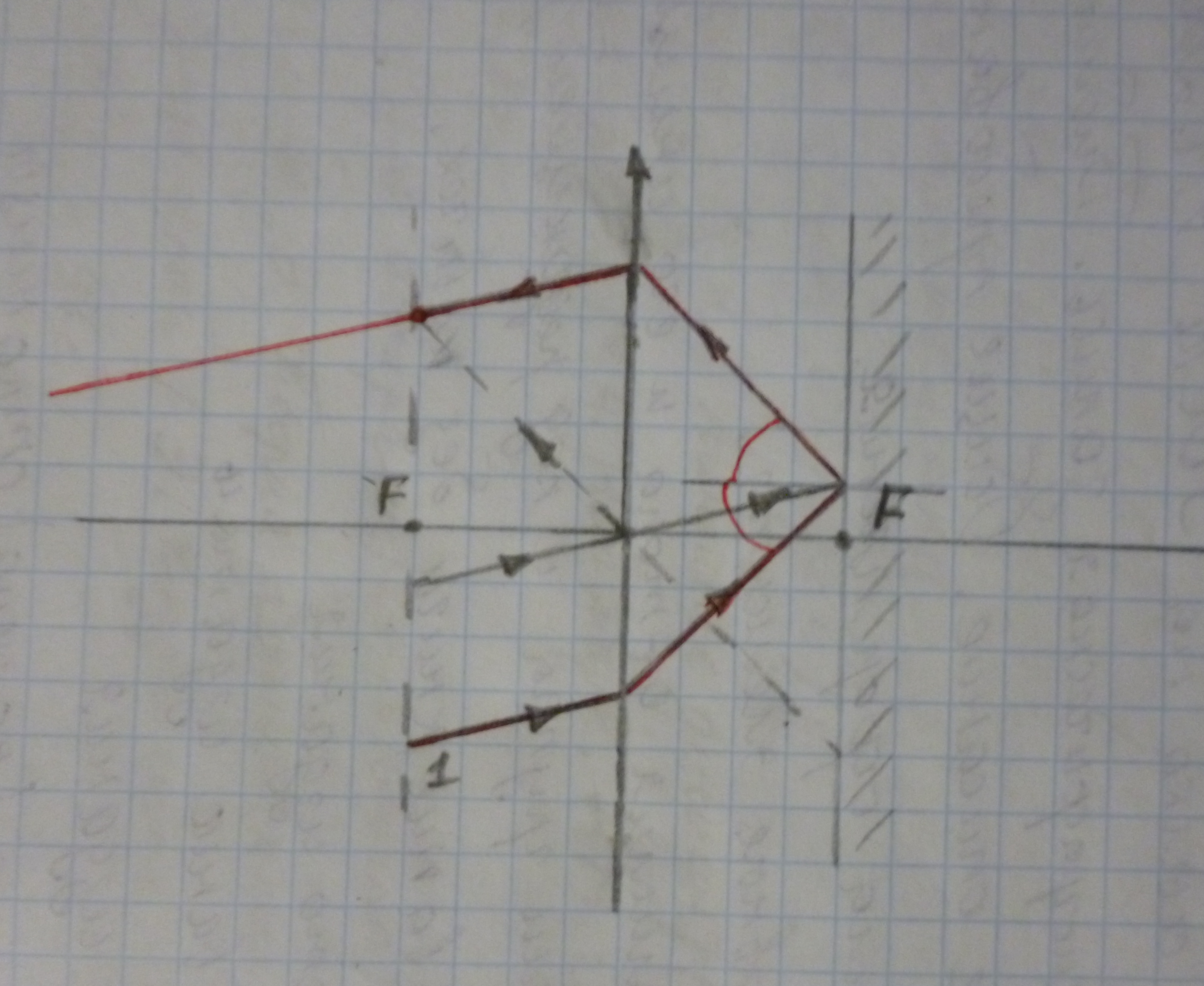

Смотрите вложенную картинку. Ход заданного луча наведен красным.
Надо провести вспомогательный луч , через центр линзы (оптический центр) параллельно заданному. Луч проходящий через опт. центр тонокой линзы не преломляется. Зато он пересечет фокальную плоскость за линзой (а у нас там зеркало) в той же точке, что и заданный луч. Вообще все лучи паралельные заданному пройдут через неё. Таким образом определена точка падения на зеркало. А по построению и угол падения определится.
 Отраженный луч строим, исходя из закона отражения. Угол падения равен углу отражения.
Далее, чтобы построить для отраженного луча его ход после линзы, проворачиваем тот же фокус со вспомогательным лучом. Определится точка прохождения луча черезфокальную плоскость. Проводим луч через эту точку и продолжим далее.

Если в фокусе - то правильно.

Ну нарисовано так. А если дальше, что существенно изменися?

тогда первая точка пересечения лучей не будет попадать на зеркало, но оба

http://znanija.com/task/20065474 помогите еще вот с этим заданием,пожалуйста)

Но она будет, (в фокальной плоскости) и позволит через неё построить преломленный луч.
