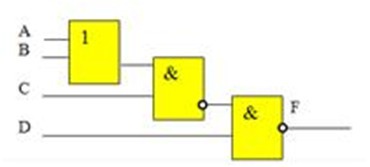

Выходная функция F приведенной логической схемы равна = 1 при следующей комбинации входных сигналов:
Выберите один ответ:
0100
1101
0011
1001
Приложения:
Ответы
Ответ дал:
0
Логическое выражение по этой схеме
Не((Не(А∨В)∧С)∧Д)=1, упростим выражение применяя теоремы Буля
(А∨В)∧С∨НеД=1
Подставив значения, получим при 0100 функцию=1
Не((Не(А∨В)∧С)∧Д)=1, упростим выражение применяя теоремы Буля
(А∨В)∧С∨НеД=1
Подставив значения, получим при 0100 функцию=1
