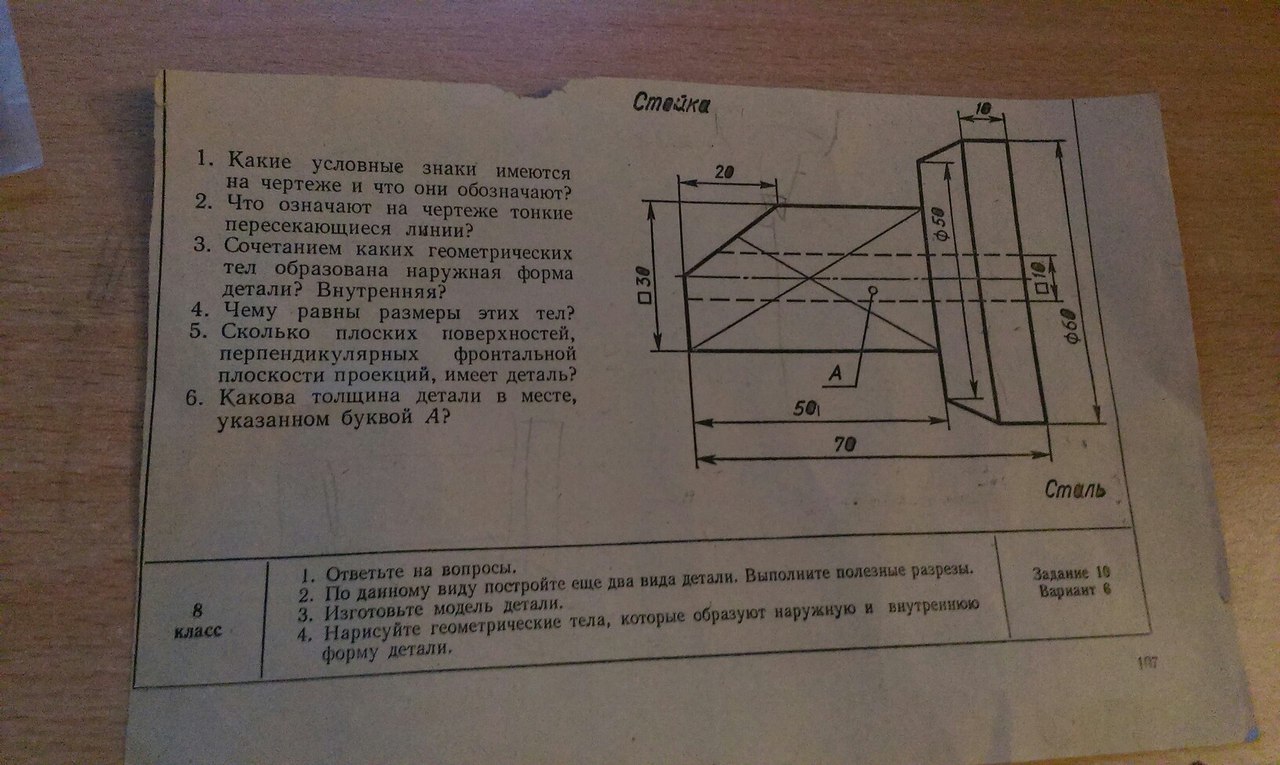

1 какие условные знаки имеются на чертеже и что они означают
ПОМОГИТЕ нужно срочно даю 100 балов !!!!!!

Приложения:

Darklei: нужны ответы на все вопросы

Darklei: нужно до завтра

Ответы

Ответ дал: magnum97

Условный знак квадрат, диаметр, позиция А.

Darklei: нужен ответ на все 6 вопросов

magnum97: 2. Тонкие пересекающиеся линии обозначают плоскую поверхность.

magnum97: 3, 4 Наружная форма детали образована сочетанием квадратной призмы, усеченного конуса, цилиндра. Внутренняя- квадратное отверстие. Высота квадратной призмы равна 50, стороны по 30. Диаметры поверхностей усеченного конуса 50 и 60, высота=20. Диаметр цилиндра 60, высота 10.

magnum97: 5. 6 плоских поверхностей

magnum97: 6 толщина детали 10 мм

Darklei: cgfcb,j

Darklei: спасибо
