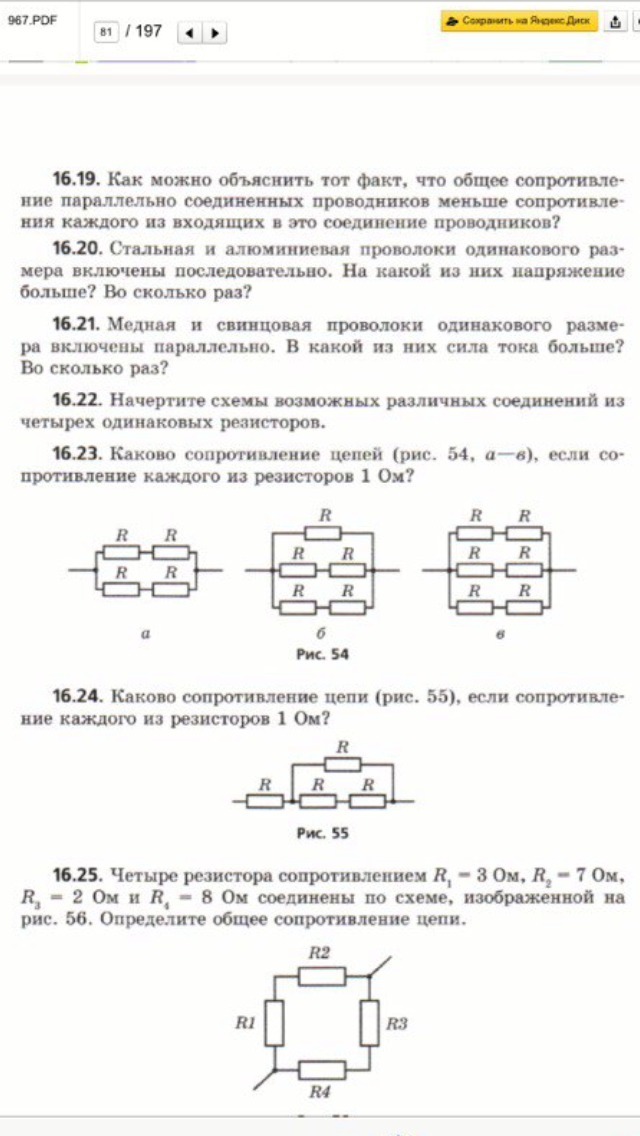

Решите пожалуйста 16.23 и 16.24, очень нужно

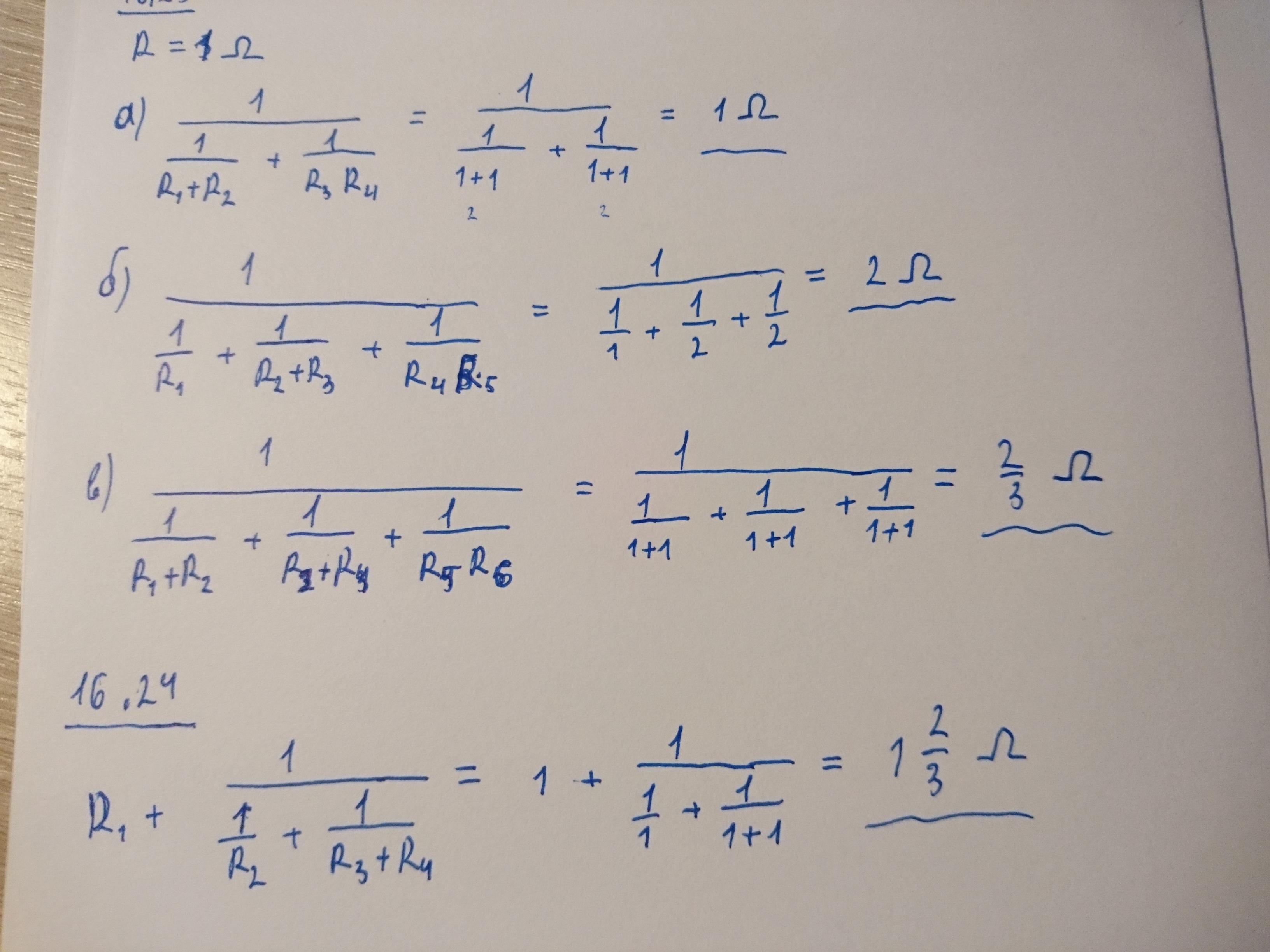

Как-то так должно получиться :)

Извиняюсь, там в некоторых плюс пропустил...

Огромное спасибо!

не за что :)

Чтобы найти сопротивление у параллельного участка,применяем такую формулу
1/Rsum=1/R1+1/R2
Потом,чтобы найти R,переворачиваем полученную дробь
При последовательном соединении R=R1+R2
16.23
A)наверху 2 и снизу 2,теперь ищем параллельно 1/2+1/2=1/1 Rsum=1 om
Б) 1 ;2;2 1/1+1/2+1/2=2/1
Rsum=1/2 om
В)2;2;2; 1/2+1/2+1/2=3/2
Rsum=2/3 om
16.24
Сначала найдем сопротивление параллельного участка
1/1+1/2=3/2 R=2/3 om
1+2/3=1 и 2/3 ом=Rsum
