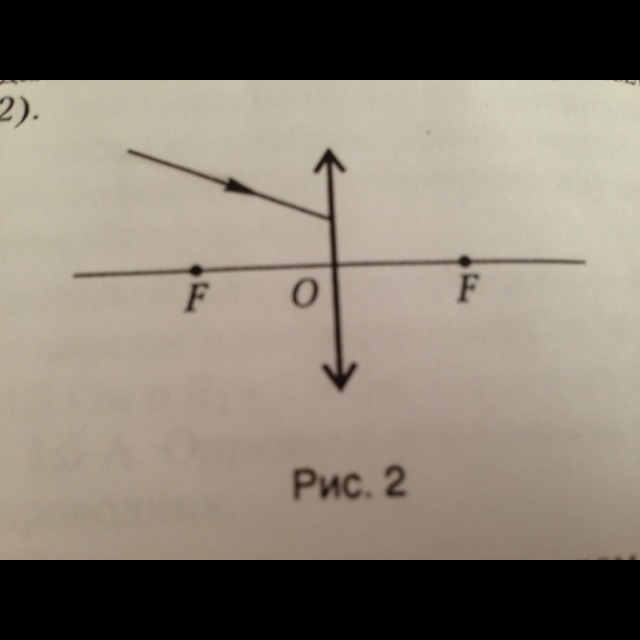

как будет проходить луч после преломления в тонкой линзе. фото в приложениях

Как известно, луч параллельный любой оптической оси, преломляется в собирающей линзе таким образом, что проходит через передний фокус оптической оси. У нас в задаче дана лишь главная оптическая ось.

Выполним следующие построения:

1. Строим побочную так, чтобы она была параллельна лучу.

2. Затем, проводим фокальную плоскость, перепендикулярную плоскости рисунка и главной оптической оси через передний фокус линзы.

3. В точке пересечения фокальной плоскости и построенной нами побочной оптической оси будет лежать побочный фокус.

4. Через него-то наш луч и пройдет.

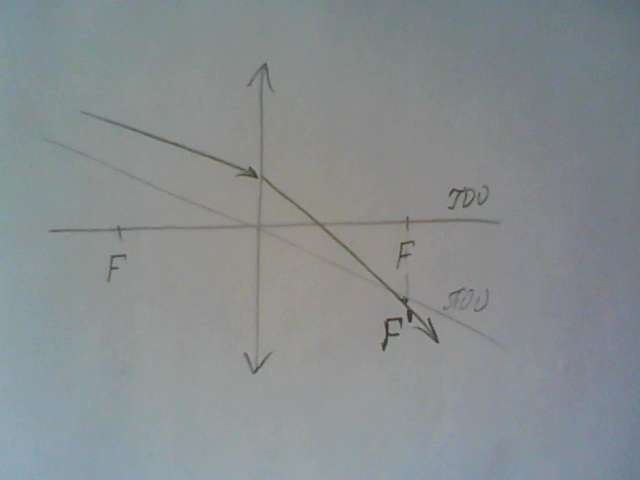

Рисунок(кстати, кривой до безобразия), для наглядности, во вложениях.
