Предмет: Физика
Автор: MrProko4ik
Вопрос задан 8 лет назад

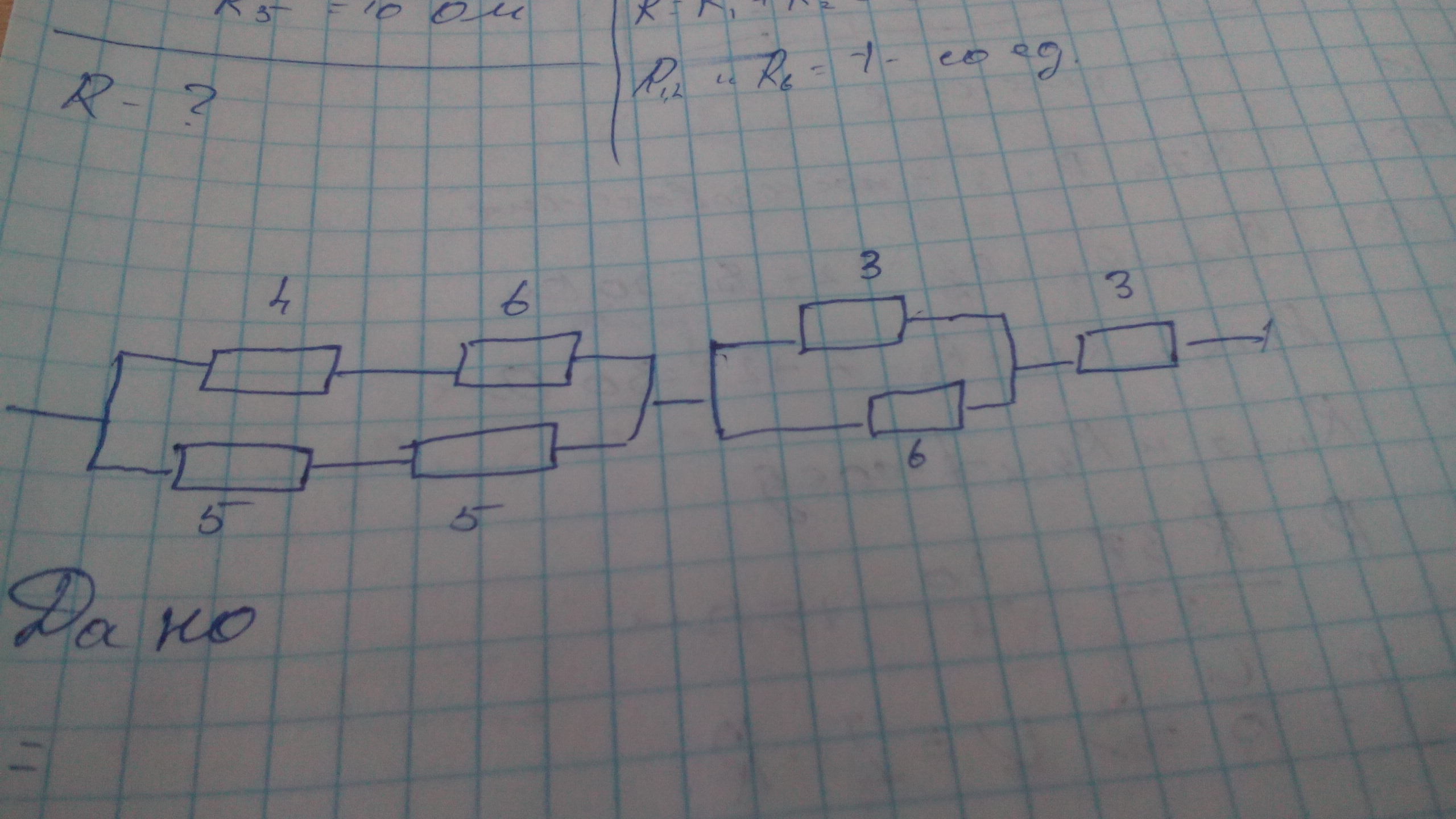

Помогите решить задачу по этой схеме

Приложения:

Ответы

Ответ дал: ElenaChe

$frac{1}{R_{1-4}}= frac{1}{R_{1}+R_{2}}+ frac{1}{R_{3}+R_{4}}= frac{1}{4+6}+ frac{1}{5+5} = frac{1}{5}$
$R_{1-4}=5$ Ом
$frac{1}{R_{5-6}}= frac{1}{R_{5}}+ frac{1}{R_{6}}= frac{1}{3}+ frac{1}{6}= frac{1}{2}$
$R_{5-6}=2$ Ом
$R=R_{1-4}+R_{5-6}+R_{7}=5+2+3=10$ Ом
