Предмет: Физика
Автор: sokolin2
Вопрос задан 8 лет назад

Помогите составить все возможные варианты расположение 5 резисторов в цепи
и Найти Общую R(Сопротивление)

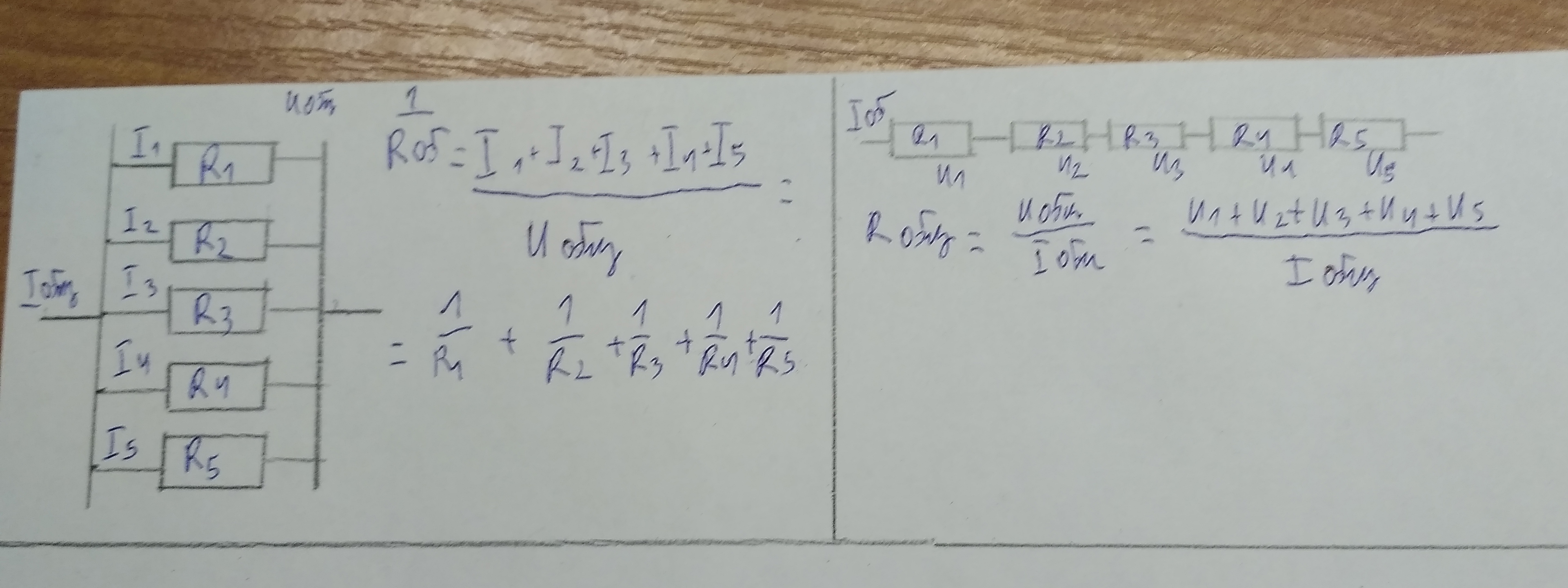

Я уже составил две простые схемы (фото снизу )

Приложения:

Ответы

Ответ дал: aleksobuhov350

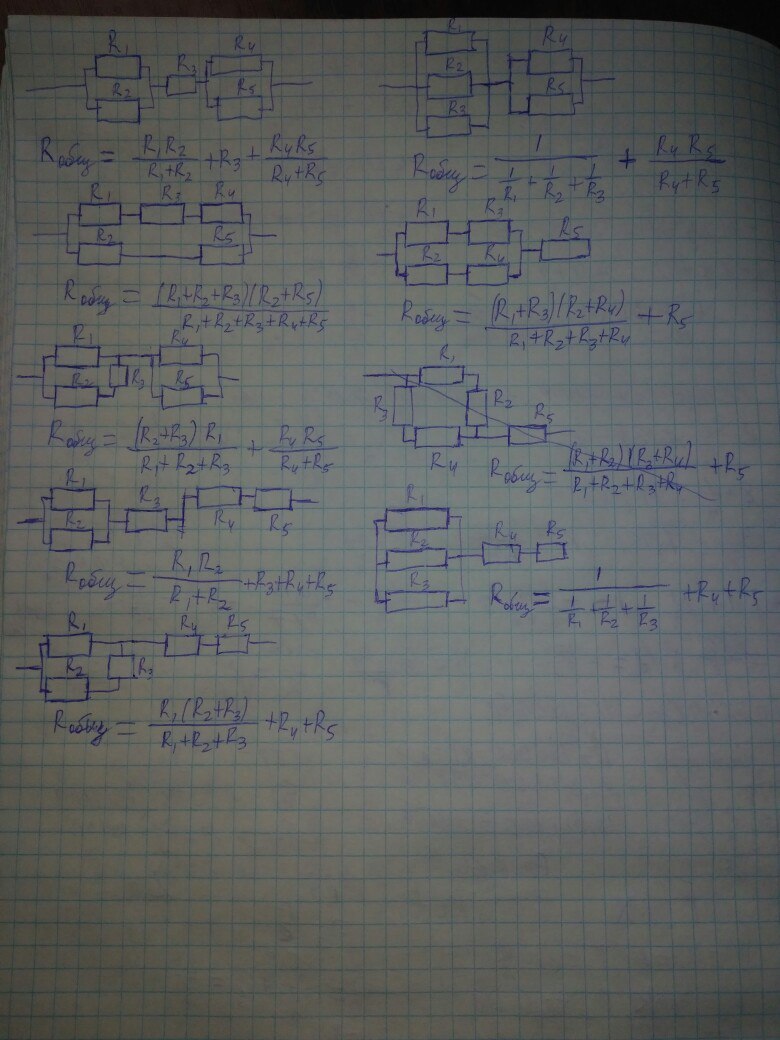

При параллельном соединении двух резисторов формула сопротивления-
$R= frac{R1*R2}{R1+R2}$ . При последовательном соединении резисторов их сопротивления складываются R=R1+R2; При параллельном соединении множества резисторов формула сопротивления $frac{1}{R}= frac{1}{R1}+ frac{1}{R2}$ и т.д.

Приложения:

Ответ дал: sokolin2

всё спасибо большое. У нас ведь на первом конце проводника + , а на втором - ? ( и так на всех) и 4 рисунке надо у правого резистора продлить чу-чуть цепь , да ?
