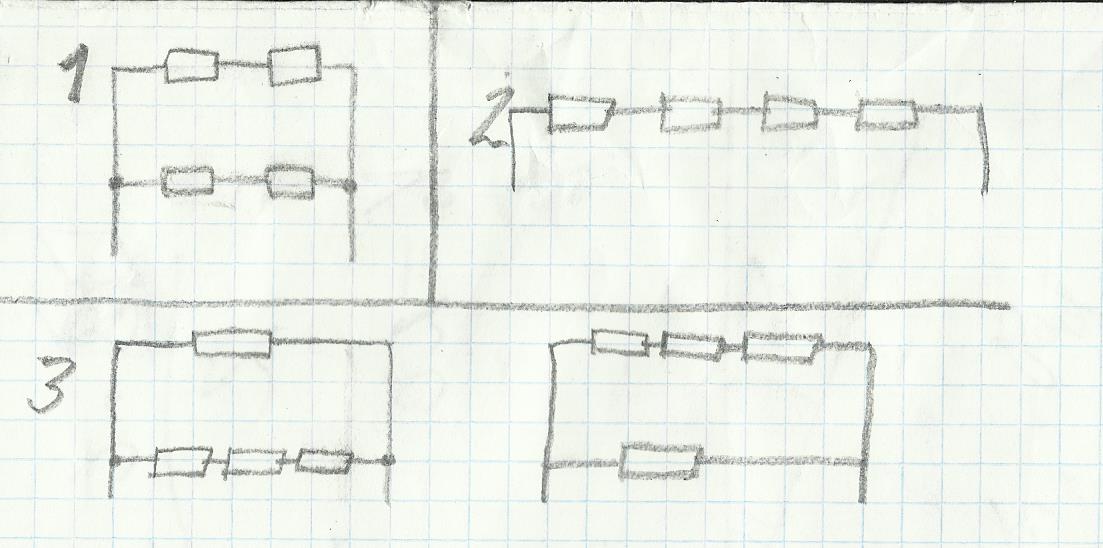

11. Четыре одинаковых сопротивления соединяют различными способами. Начертить все возможные схемы соединений. Определить эквивалентные сопротивления во всех случаях.

Сопротивление при последовательном соединении

При параллельном

Ну, допустим на каждом резисторе сопротивление будет 1 Ом R=1 Ом, тогда

1.

Дробь переворачиваем и получаем 2 Ом.

2.

1+1+1+1=4 Ом

3.

Опять дробь переворачиваем, получаем  Ом

Если что-то не понятно - спрашивай.
