Предмет: Физика
Автор: AngB1212
Вопрос задан 1 год назад

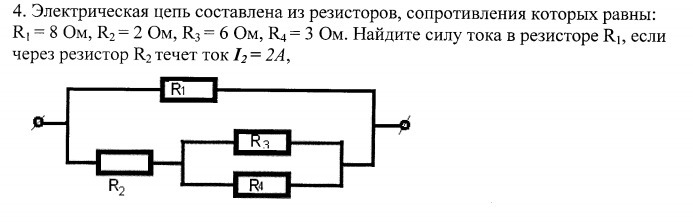

Физика, задание на фото

Приложения:

Ответы

Ответ дал: OknoLombarda

Сначала найдём общее сопротивление $R_3$ и $R_4$ .
Так как они соединены параллельно, то
$R_{(3+4)}=\frac{R_3R_4}{R_3+R_4}=\frac{6\cdot3}{6+3}=\frac{18}{9}=2$ Ом
Теперь общее сопротивление $R_2$ и $R_{(3+4)}$ .
Они соединены последовательно, поэтому
$R_{2,3,4}=R_2+R_{(3+4)}=2+2=4$ Ом
Так как $R_1$ и $R_{2,3,4}$ соединены параллельно, то напряжение на концах всех проводников будет равно
$U=U_1=U_2=...=U_n$
$I=\frac{U}{R}$
$I_2=\frac{U}{R_{2,3,4}}$
$U=I_2R_{2,3,4}$
$U=2\cdot4=8$ В
$I_1=\frac{U}{R_1}$
$I_1=\frac{8}{8}=1$ А
