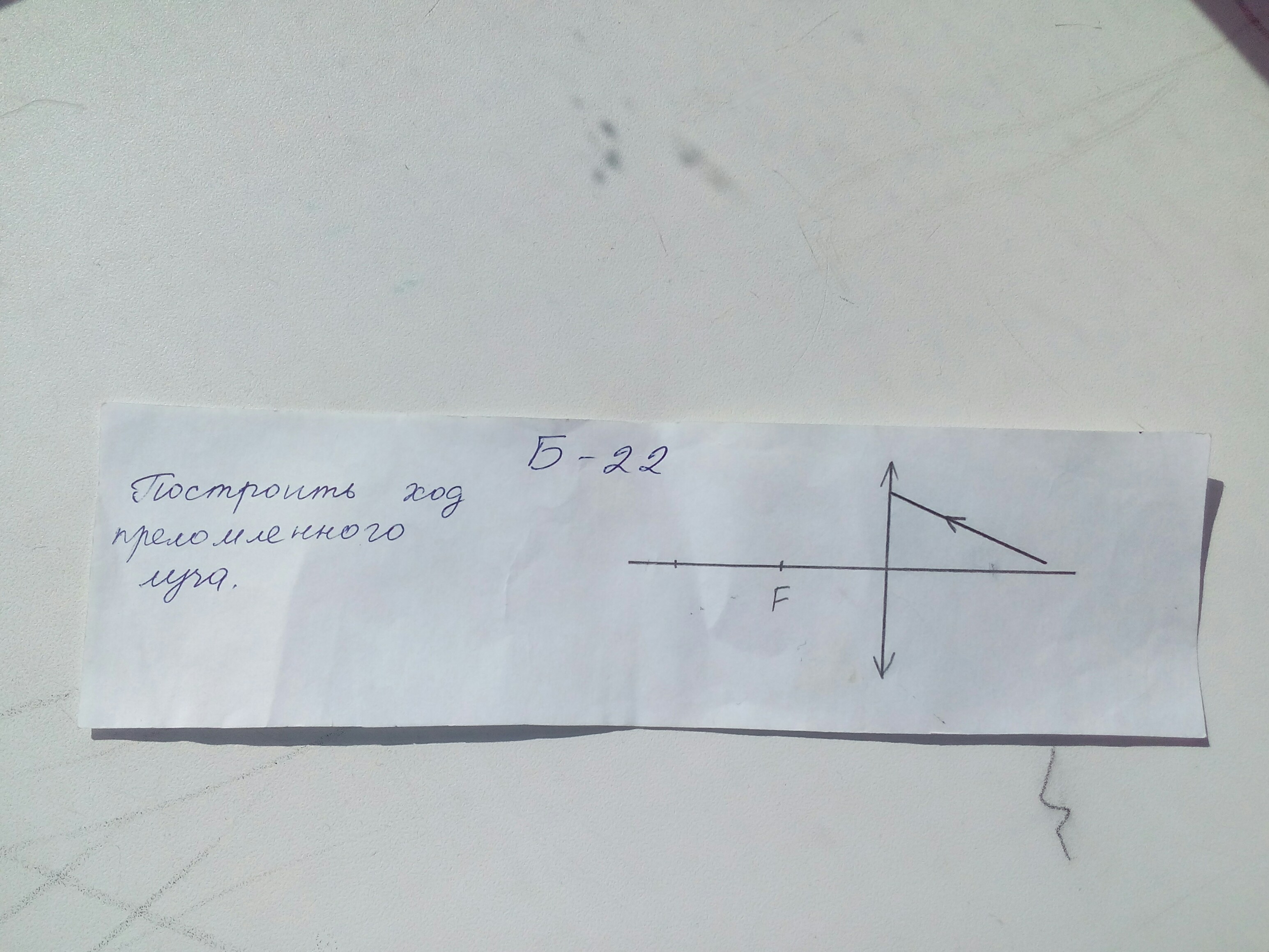

Изображение собирающей линзы

Нужно начертить прямую , параллельную лучу и проходящую через оптический центр линзы- это побочная оптическая ось. Затем строим из точки фокуса перпендикуляр главной оптической оси- находим точку пересечения этого перпендикуляра с побочной осью и  через неё будет идти преломлённый луч.Эта точка- побочный фокус, а плоскость, содержащая перпендикуляр- фокальная плоскость.
