Предмет: Физика
Автор: Leraleralera151515
Вопрос задан 8 лет назад

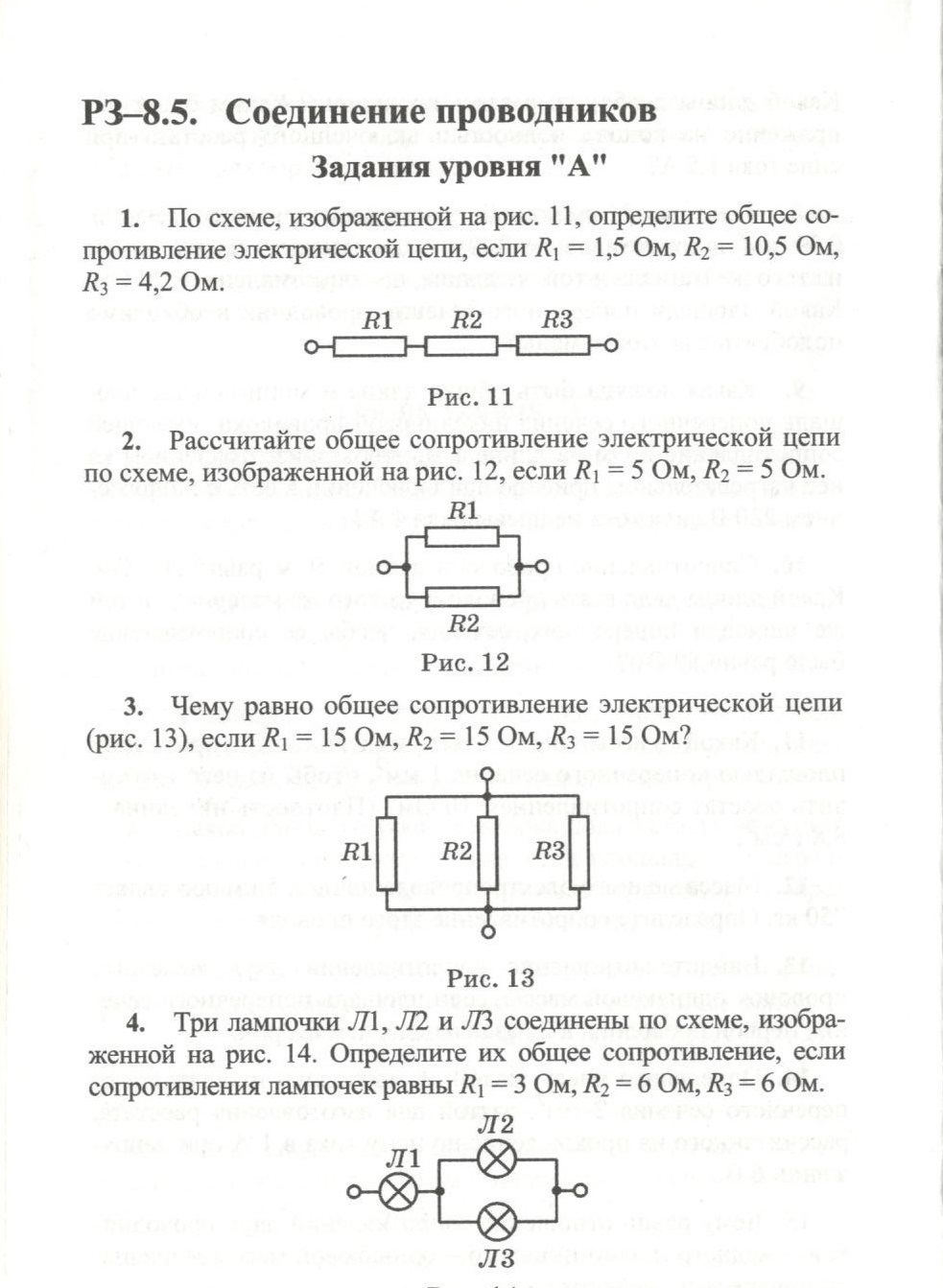

Помогите рассчитать общее сопротивление в эл. цепи. Там всего 4 задачи. Даю 40 баллов. Просто сама не могу понять, где параллельное, а где последовательное соединение. Все задачи на фото. Только прошу писать тех, кто понимает эту тему

Приложения:

Ответы

Ответ дал: kadavris

1. Три резистора (сопротивления) соединены последовательно. При последовательном соединении:
$R=R_1+R_2+R_3=1,5+10,5+4,2=16,2(Om)$
2. Два резистора соединены параллельно. При параллельном соединении
$frac{1}{R}=frac{1}{R_1}+frac{1}{R_2}=>R=frac{R_1R_2}{R_1+R_2}=frac{5cdot 5}{5+5}=0,5(Om)$

3. По аналогии с предыдущей задачей:
$R=frac{R_1R_2R_3}{R_2R_3+R_1R_3+R_1R_2}=frac{15cdot 15cdot 15}{225+225+225}=5(Om)$

4. Найдем сначала общее сопротивление параллельно соединенных ламп Л2 и Л3
$R_{23}=frac{R_2R_3}{R_1+R_2}=frac{6cdot 6}{6+6}=3(Om)$
А теперь общее сопротивление, как сопротивление при последовательном соединении:
$R=R_1+R_{23}=3+3=6(Om)$
Успехов!

Ответ дал: Leraleralera151515

секундочку

Ответ дал: Leraleralera151515

давайте я создам вопрос и укажу ссылку

Ответ дал: kadavris

Ради бога

Ответ дал: ded66

Задача 2. 5*5/(5+5) = 25/10 = 2,5 Ом (но не 0,5 Ом !)

Ответ дал: kadavris

Ну, да
