Графическая работа № 13.

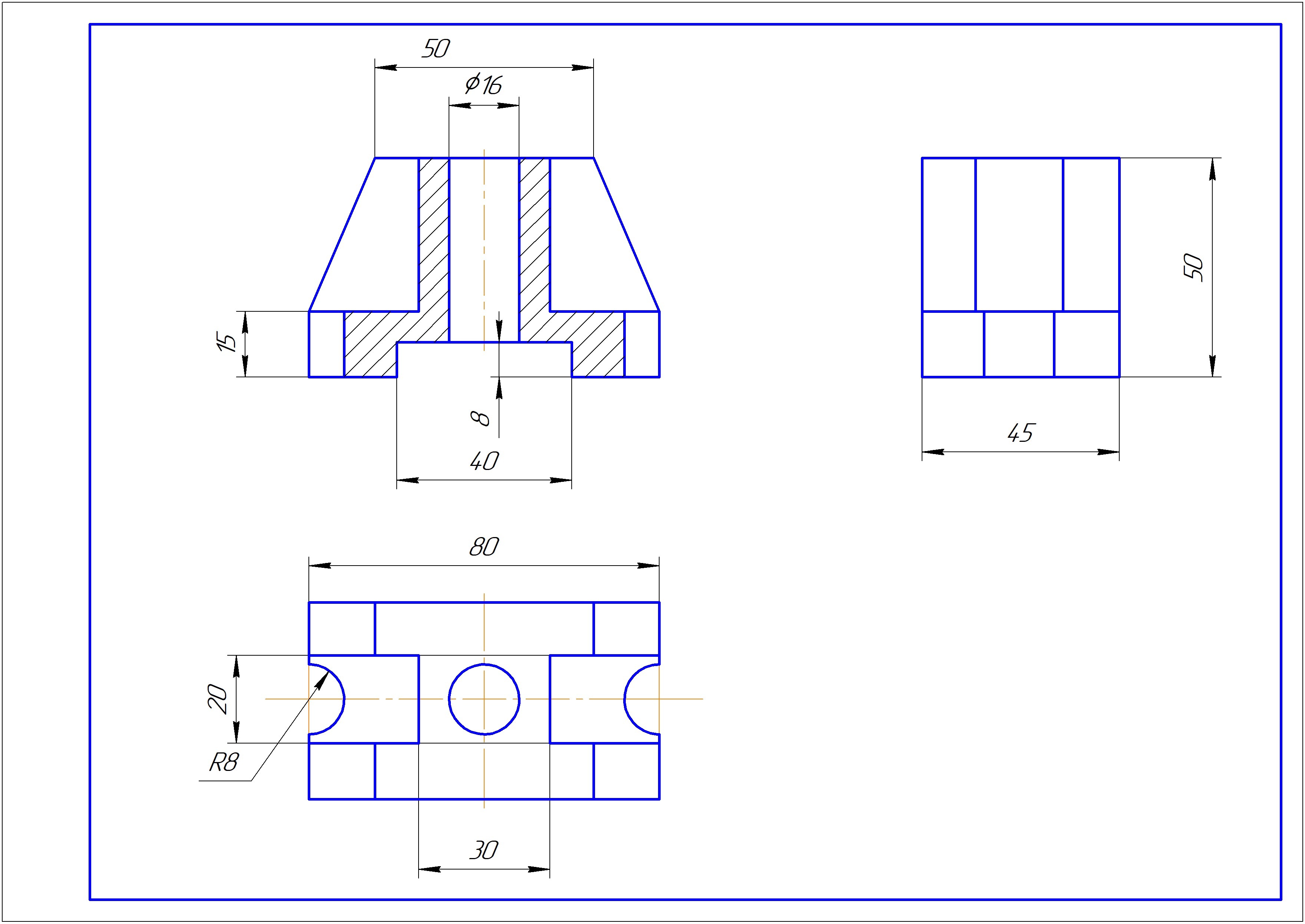

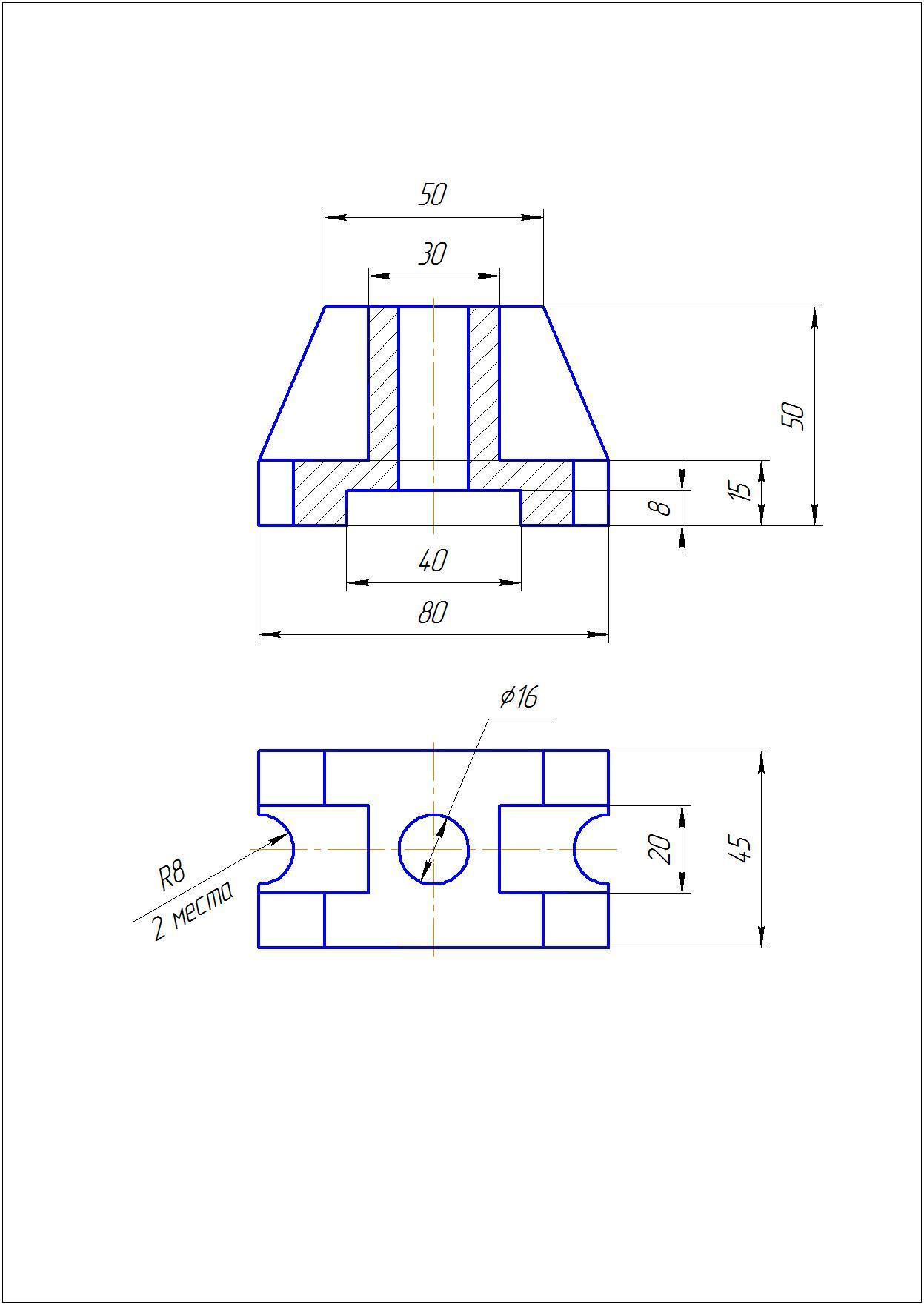

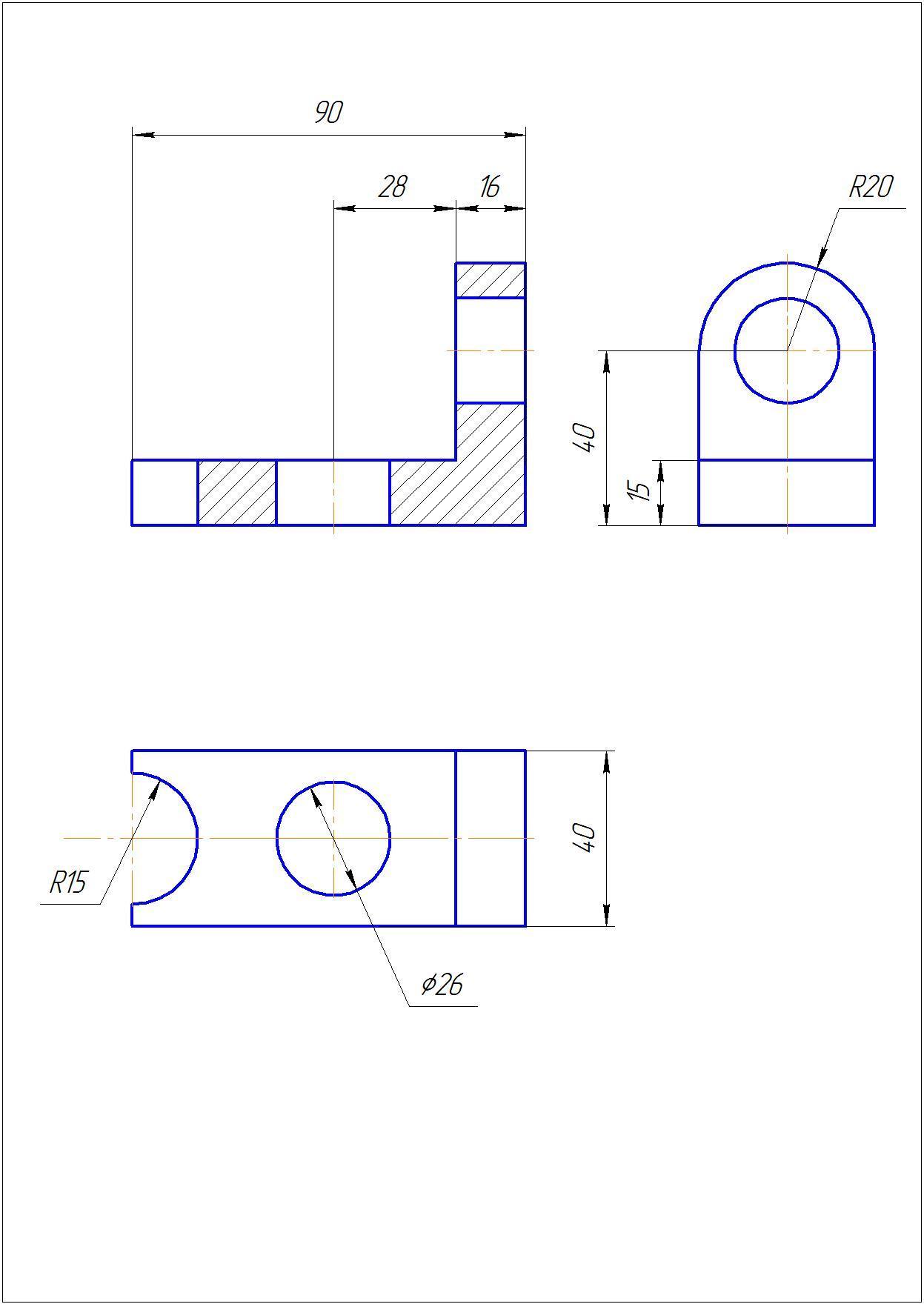

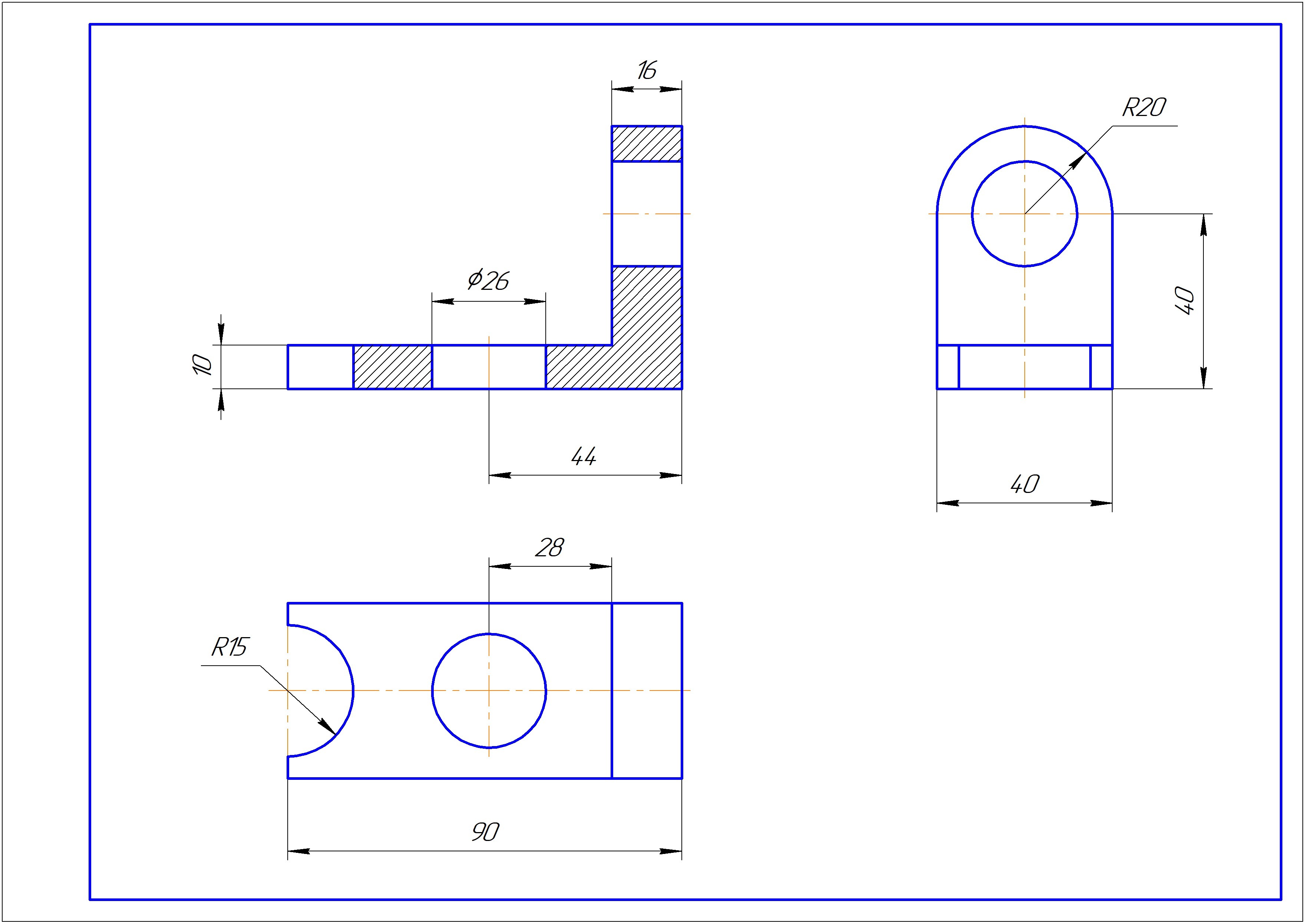

Эскиз детали с выполнением необходимого разреза

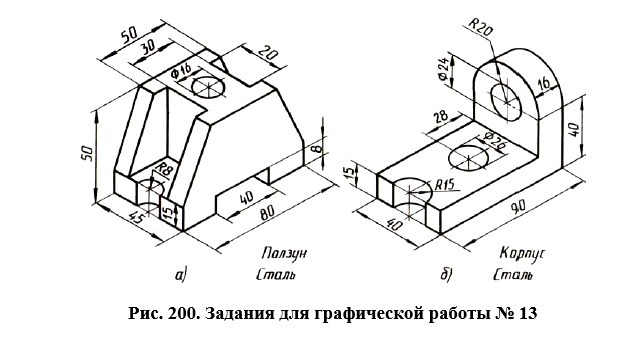

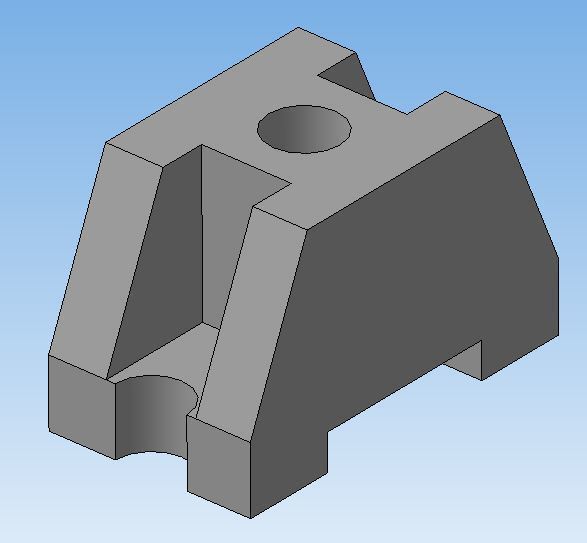

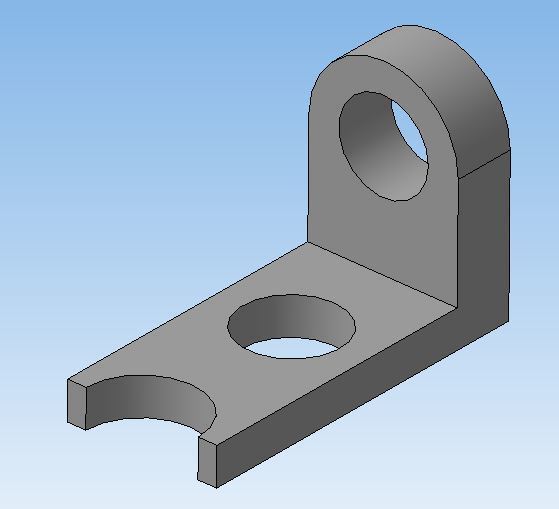

По заданию учителя выполните на клетчатой бумаге формата А4 с натуры или по наглядному изображению (рис. 200) эскиз детали, применив необходимые разрезы. Нанесите размеры.
