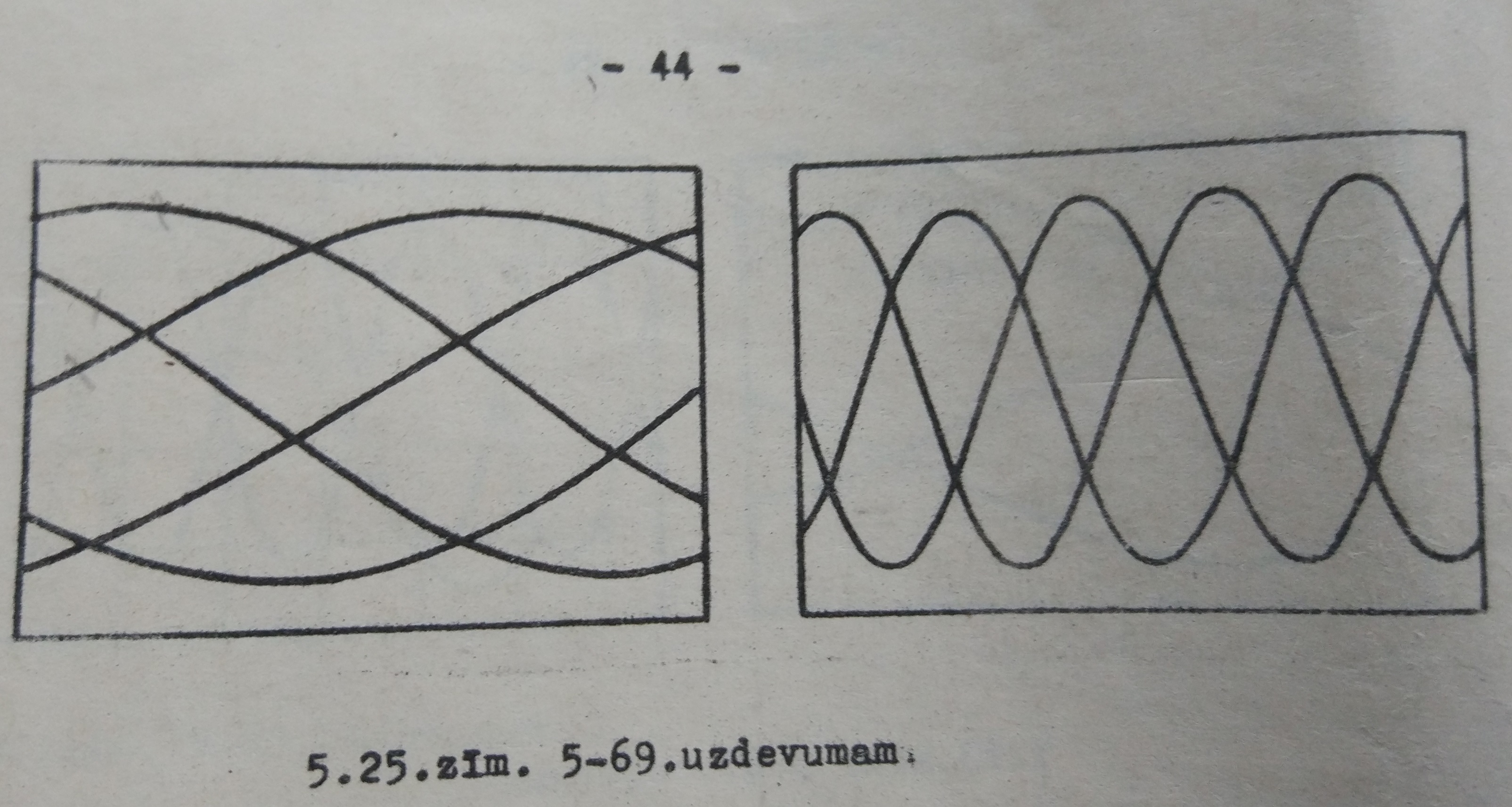

Даны две синусоидальные осциллограммы напряжения. Найти частоту напряжения, если период развертки 20 ms.
Приложения:
Ответы
Ответ дал:
1
Найдём частоту по ф-ле: f=1/T=1/0.02c=50гц
uNSeeN13:
Для двух осциллограмм? Но проблема в том, что ответ должен быть 20гц и 83.33гц
он конечно может быть не правильный, но неужели такое примерочное решение?
Дело в том,что развёртка пишется как 20ms/см, тут клеток сантиметровых нет. На глаз-это ерунда.
Для левого рис.если весь экран 20ms, то на нём помещается период сигнала 2.5клетки(2.5 экрана).Тогда f=20гц
Для правого экрана: период одной синусоиды влазит в пол экрана,что соответствует 100гц и ещё чуть-чуть, что соответствует 83гц
Этоа точность приблизительная
Понял. Большое спасибо
