Задана функция Q(x,y). Построить логическую схему и таблицу истинности к ней.  ¯x v(x v ¯y)

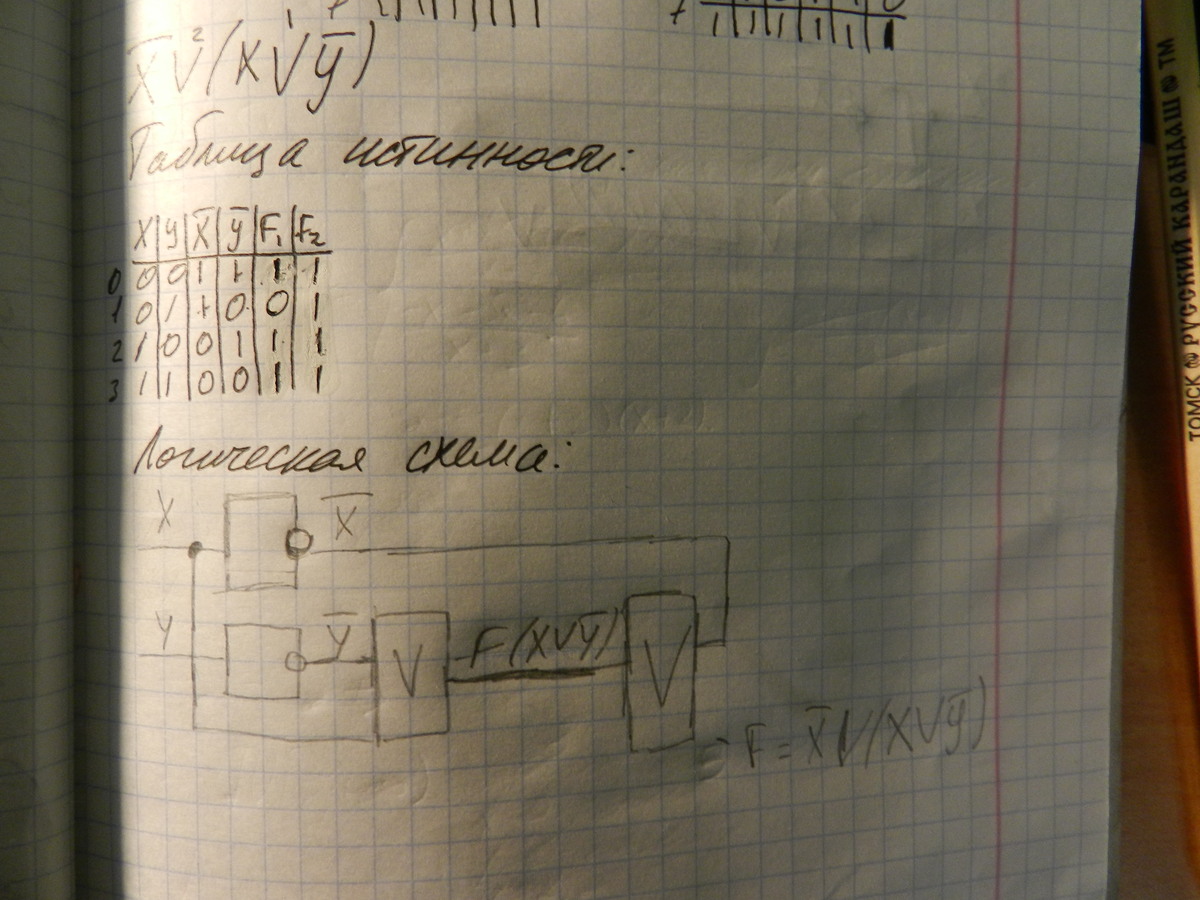

Решение во вложении.Если что не понятно-обращайтесь)

Какая то странная у вас таблица истинности, почему то с двумя выходами. Как написал комментатор выше, при любой комбинации значений x и y на выходе получается 1. Кроме того, на схеме у вас выход функции подключается опять на вход, такой алгоритм называется рекурсией и не может быть рассчитан только с использованием булевых функций
