• Предмет: Химия
  • Автор: altinbek0101
  • Вопрос задан 7 лет назад
< >

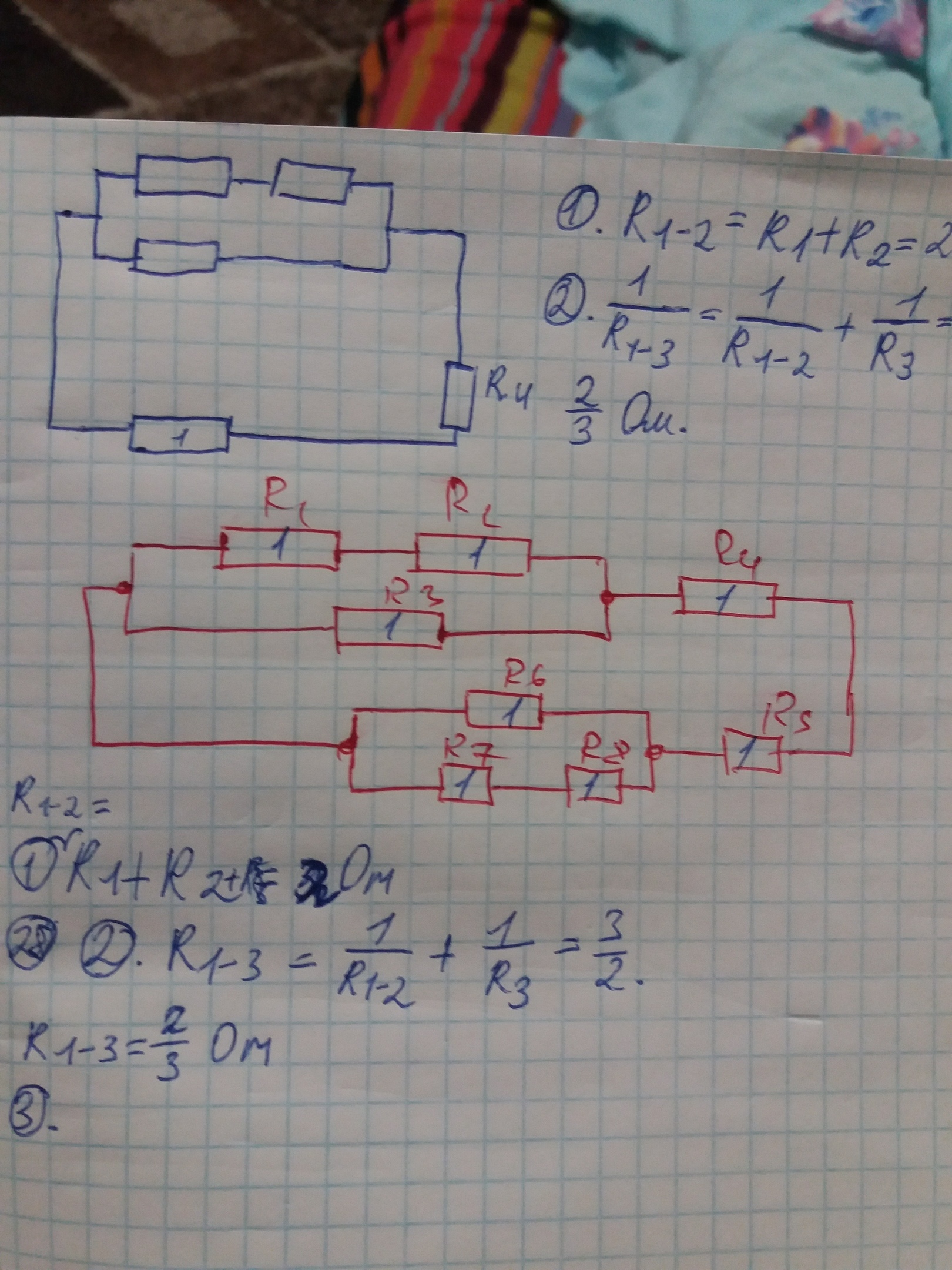

Как решить данную задачу ? ( Цепь написанный красной пастой)

Приложения:

Ответы

Ответ дал: MaxikMK
0

Формула последовательного соединения:

R_{ab} = R_a + R_b.

Формула параллельного соединения:

R_{ab} = frac{1}{frac{1}{R_a} + frac{1}{R_b}} = frac{1}{frac{R_b + R_a}{R_a*R_b}} = frac{R_a*R_b}{R_a + R_b}.

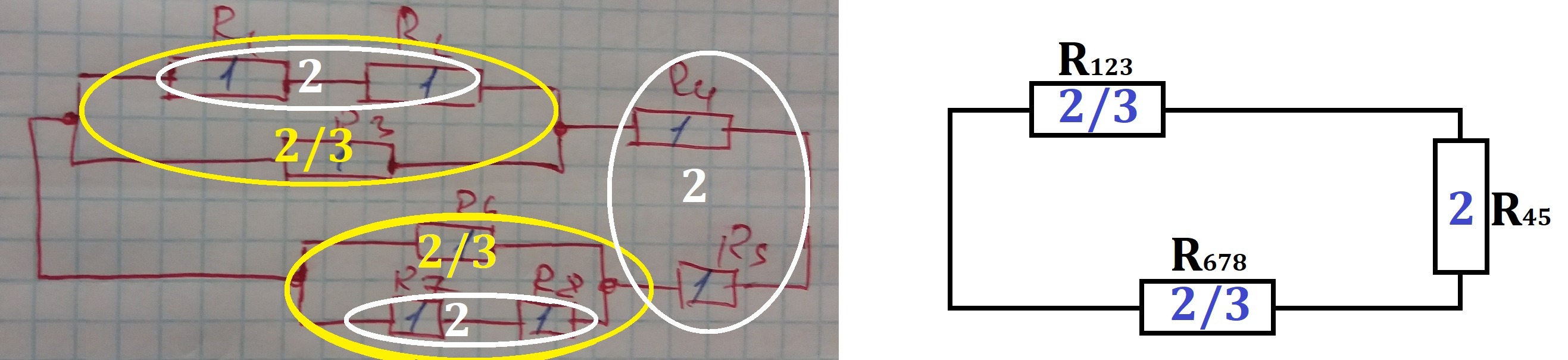

Перейдём к нашей задаче.

1. R_{12} = R_1 + R_2 = 1 + 1 = 2 (Ом).

2. R_{123} = frac{R_{12}*R_3}{R_{12} + R_3} = frac{2 * 1}{2 + 1} = frac{2}{3} (Ом).

3. R_{78} = R_7 + R_8 = 1 + 1 = 2 (Ом).

4. R_{678} = frac{R_{78}*R_6}{R_{78} + R_6} = frac{2 * 1}{2 + 1} = frac{2}{3} (Ом).

5. R_{45} = R_4 + R_5 = 1 + 1 = 2 (Ом).

6. R_{12345} = R_{123} + R_{45} = frac{2}{3} + 2 = 2frac{2}{3} (Ом).

7. R = R_{12345} + R_{678} = 2frac{2}{3} + frac{2}{3} = frac{8+2}{3} = frac{10}{3} = 3frac{1}{3} (Ом).

Ответ: 3frac{1}{3} Ом.

Приложения:
