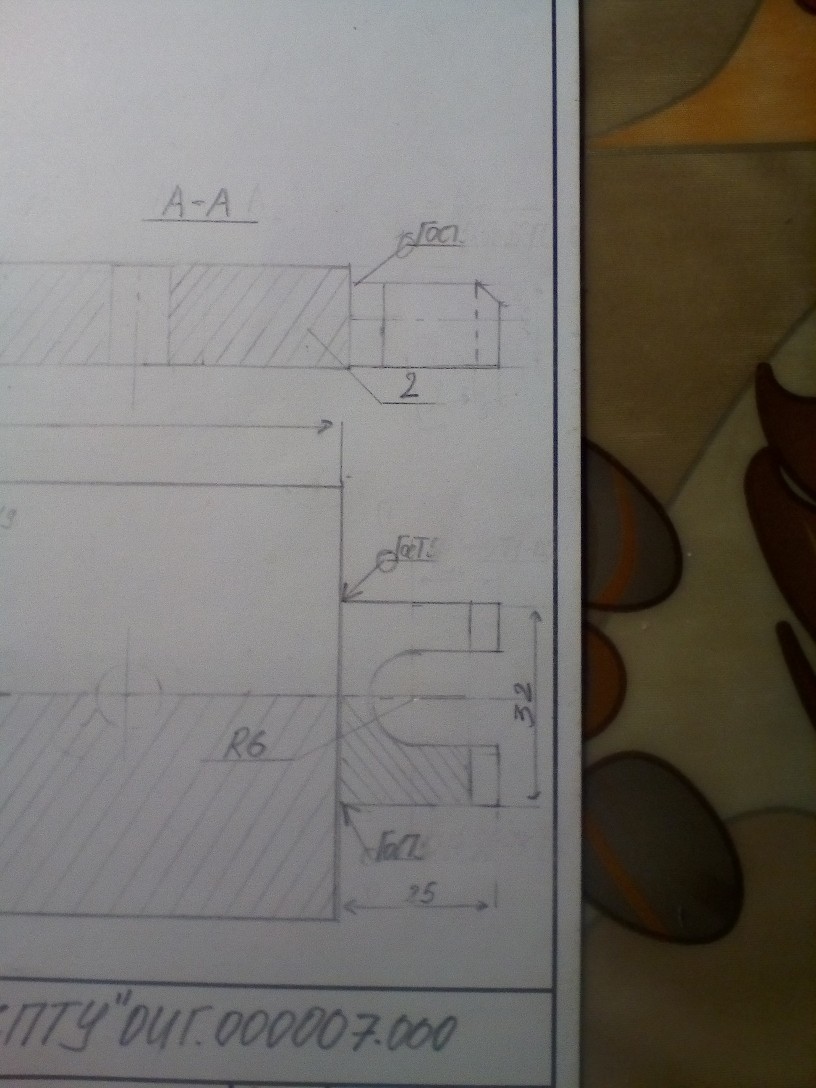

подскажите пожалуйста( ЧЕРЧЕНИЕ)
КАКАЯ ТУТ СВАРКА?? НА ВСЕХ )

Приложения:

Ответы

Ответ дал: Букса
1

На других видах уберите стрелки сварных швов.

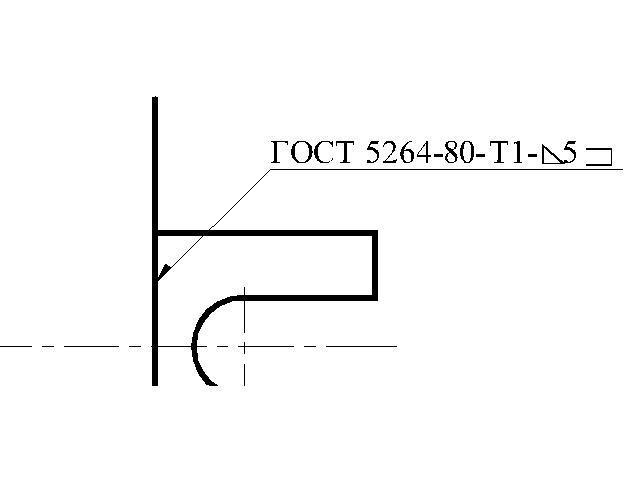

Шов выполнен по ГОСТ 5264-80 - тавровый - катетом 5 - по незамкнутому контуру.

На виде сверху уберите штриховку, на этом виде нет никакого сечения.

Приложения:
draftsmanship: Разжевать-разжевали, но вот в рот не положили.......
https://znanija.com/task/30254744
Букса: Я утром видела Ваш ответ. Спасибо, что поддержали.
