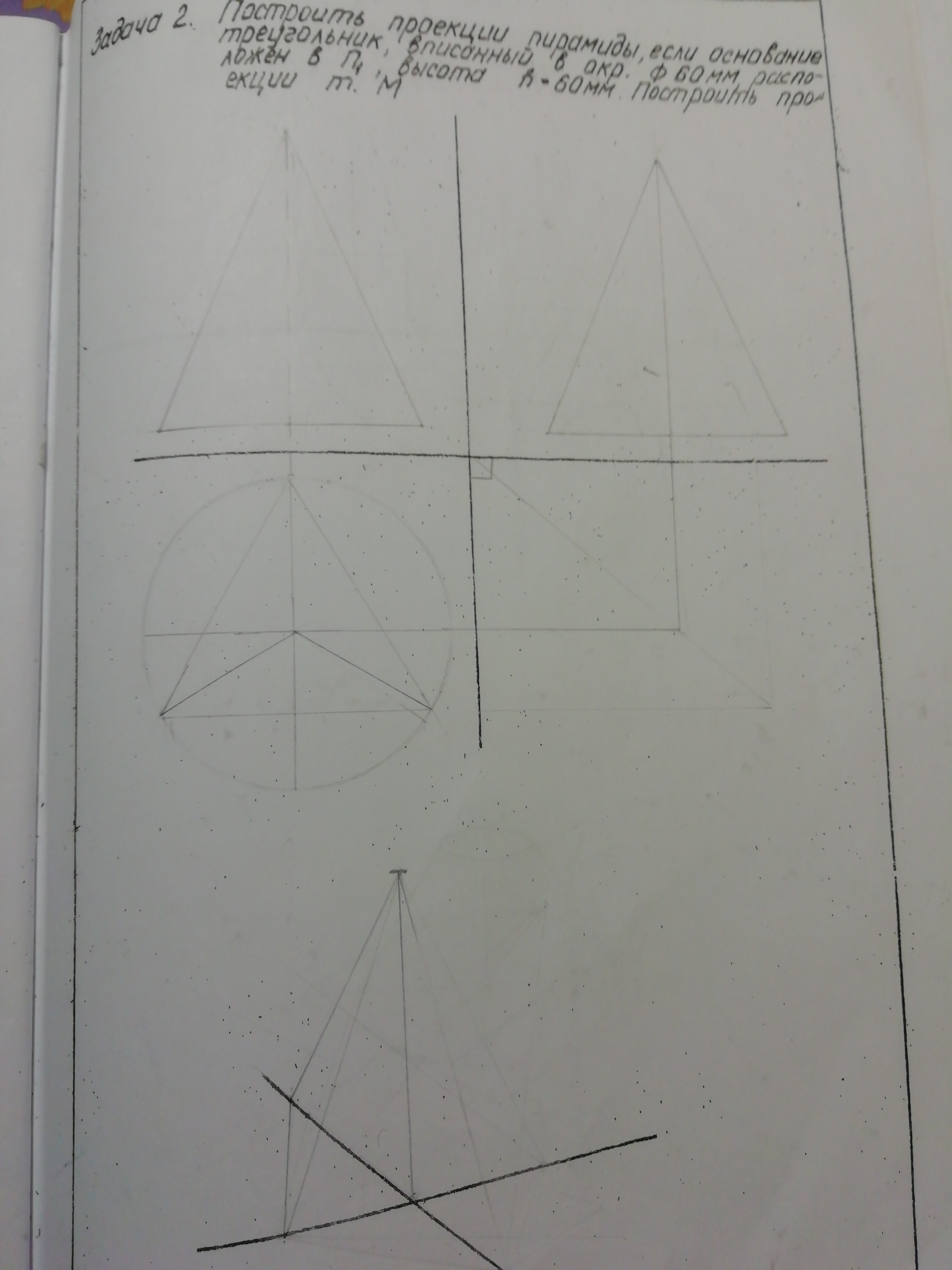

Черчение. Ребята каким образом можно реализовать проекцию пирамиды. Помогайте, пробовал в двух вариантах оба неправильно
Приложения:
Dedagenn:
А что такое П1?
Горизонтальная плоскость проекции
понял. У тебя неверно вид сбоку (слева): треуголик будет скособоченный. Смотри слева на гор. виде, перенеси точки основания (или относительно оси)
И еще (не совсем уверен, если это начерталка): на виде спереди штриховой заднее ребро показать, невидимое
Пишу ответ, беру "балы"?
Ответы
Ответ дал:
1
Неверно вид сбоку (слева, профиль): треугольник не равнобедренный, нижняя линия основания =R=30мм влево от осевой линии, и =15мм вправо от осевой (осевая перенесена верно)
На виде спереди показать штриховой невидимое заднее ребро, по осевой линии

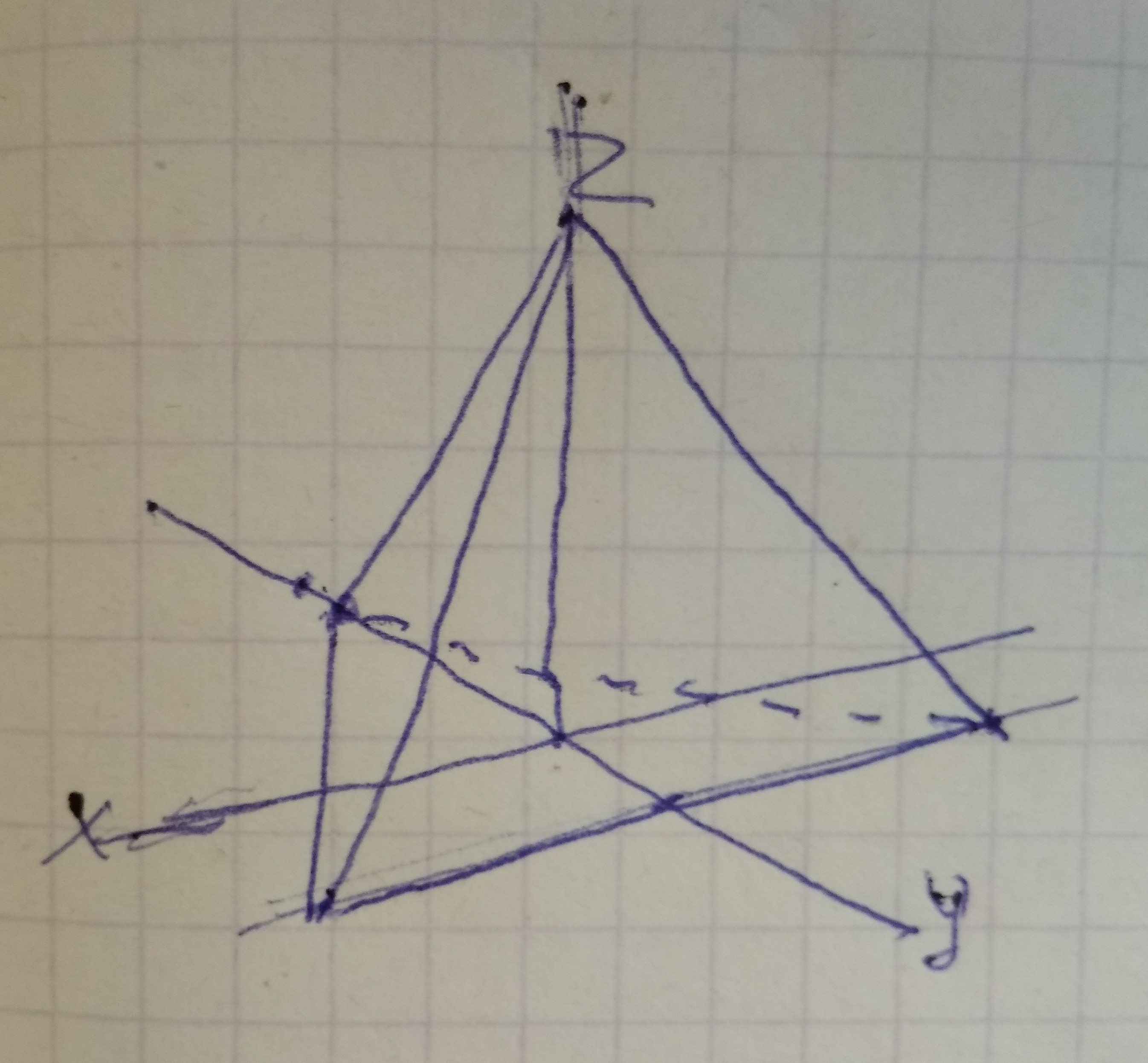

Диметрия вчерне на фото. По оси у размеры уполовинивать
На виде спереди показать штриховой невидимое заднее ребро, по осевой линии
Диметрия вчерне на фото. По оси у размеры уполовинивать
Приложения:
Желательно бы с рисунком данной пирамиды
Мне невозможно. А что непонятного?
Осевая верно, от нее влево R=30мм, вправо R/2=15мм, и по линейке с вершиной ∆-ка
Саму модель которая в объеме
Аксонометрия, подзабыл, какие там коэффициенты по осям хуz.
Y-1:2 остальное 1:1
Да, прямоугольная диметрия 0.94 и 0.47
Послал набросок. Понятный?
Да, большое спасибо
ОК
