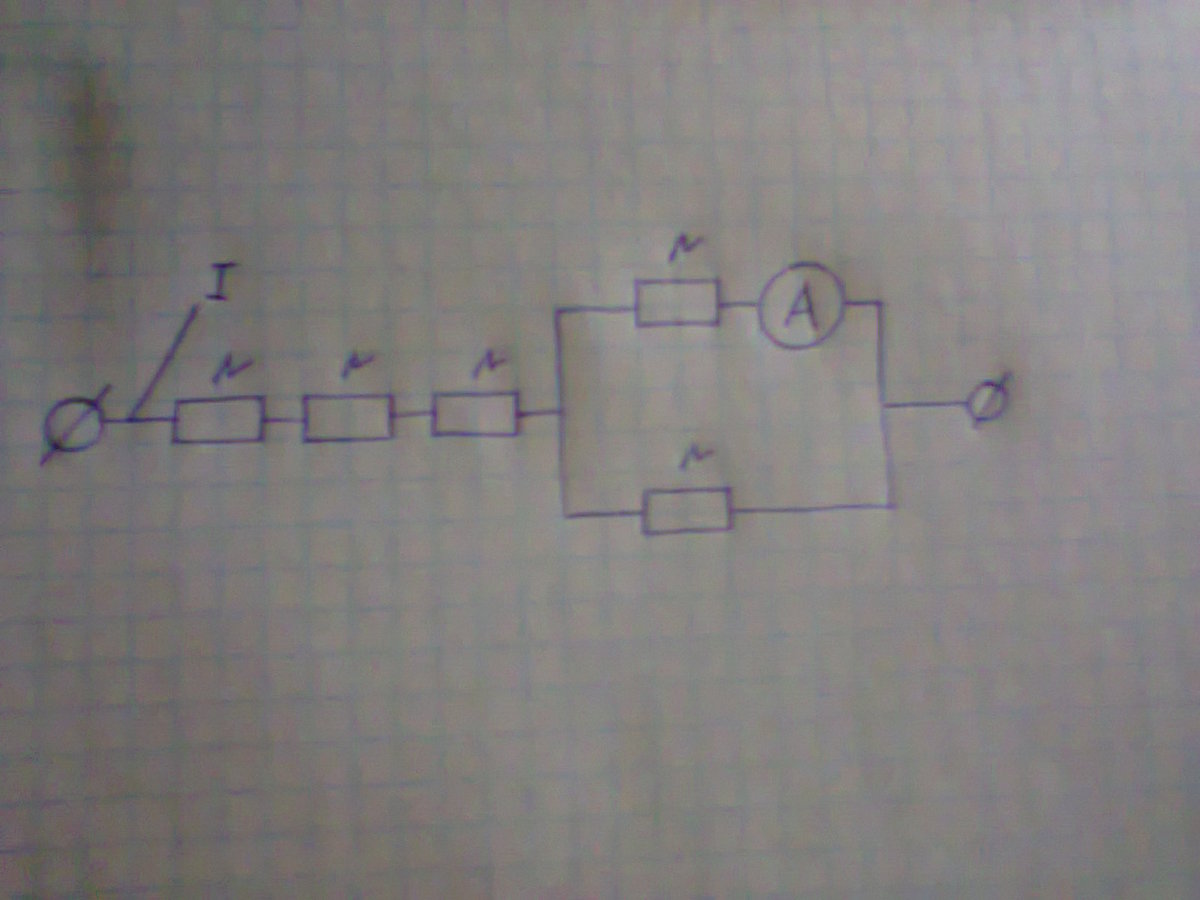

Ребят помогите пожалуйста нужно:Определить общее сопротивление цепи.

Ответ: 3,5R

три первых сопротивления соединены последовательно. поэтому общее сопротивление на этом участке цепи равно R1=r+r+r=3r. на втором участке - параллельно, поэтому R2=r/2, оба участка соединены последовательно, поэтому R=R1+R2. R=3r+r/2=7r/2=3.5r
