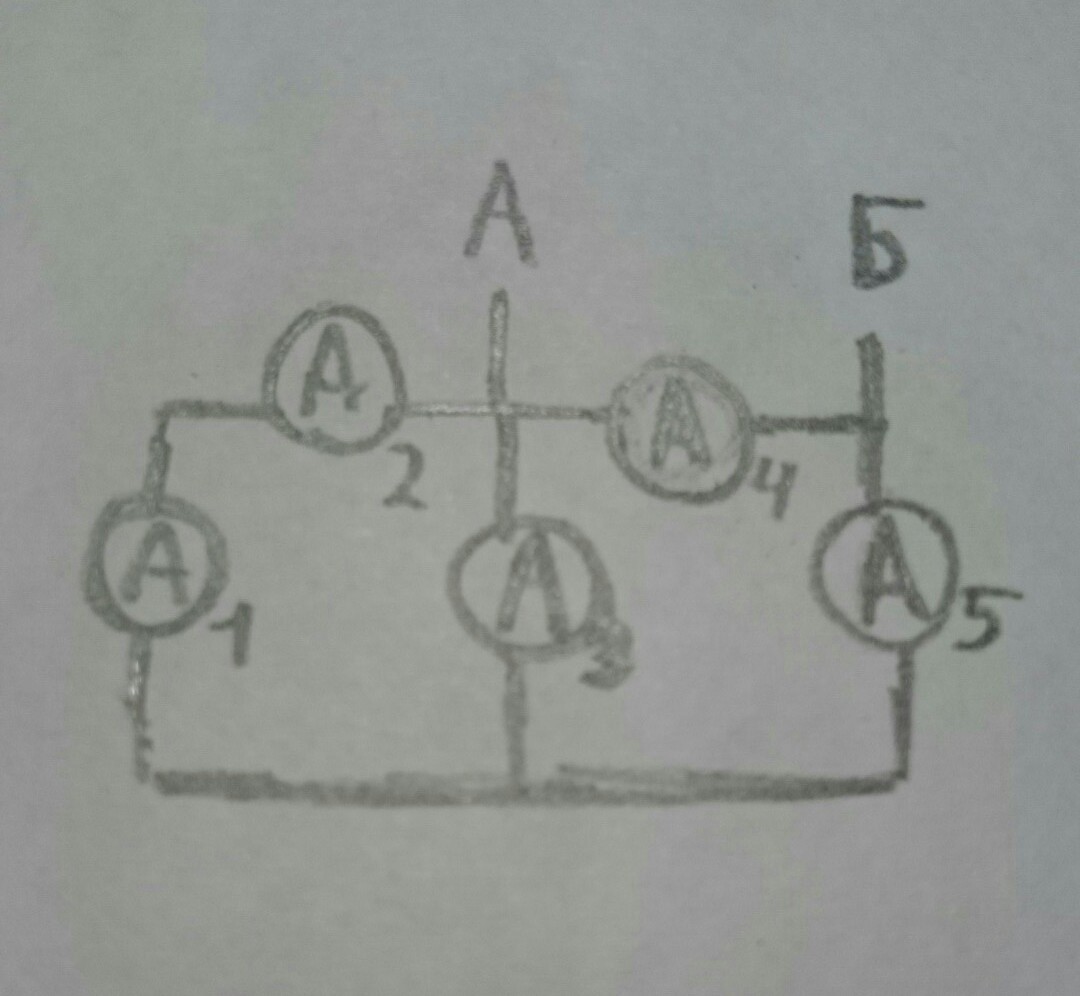

Амперматр 1 показывает значение 2мА. Найдите сумму всех значений амперметров в цепи.

Будем двигаться из т.А : через амперметр А2 и А1 протекает ток 2мА. Сопротивления А1+А2 будут больше А3, не намного поэтому ток через А3 будет примерно 2.2мА. Эти амперметры включены паралельно, значит сумарный ток = А5 и равен 2мА+2.2мА=4.2мА.

Амперметры А1,2,3,5 включены паралельно А4 . Ток через А4 равен пропорции сопротивлений R4 и R1,2,3,5. Если принять сопротивления амперметров =0.5ом, то I4=2.52мА.

Суммарный ток в точке Б=2.52+4.2=6.72мА.

Ответ:

Объяснение:

амперметр 1 имеет сопротивление r через него проходит ток I1=I=2мА, напряжение на нем U1=I*r

амперметр 2 имеет сопротивление r через него проходит ток I2=I1=I, напряжение на нем U2=I2*r=I*r

напряжение на амперметре 3 U3=U2+U1=2*I*r

ток через амперметр 3 I3=U3/r=2*I

ток через амперметр 5 I5=I3+I1=2*I+I=3*I

напряжение на амперметре 5 U5=r*I5=3*I*r

напряжение на амперметре 4 U4=U3+U5=2*I*r+3*I*r=5*I*r

ток через амперметр 4 I4=U4/r=5*I

суммируем все показания амперметров

I1+I2+I3+I4+I5 = I+I+2*I+5*I+3*I=12*I=12*2мА=24мА - это ответ
