Помогите по физики решить задачу
Надо найти Rобщ

Приложения:

Ответы

Ответ дал: Zlustic

Ответ:

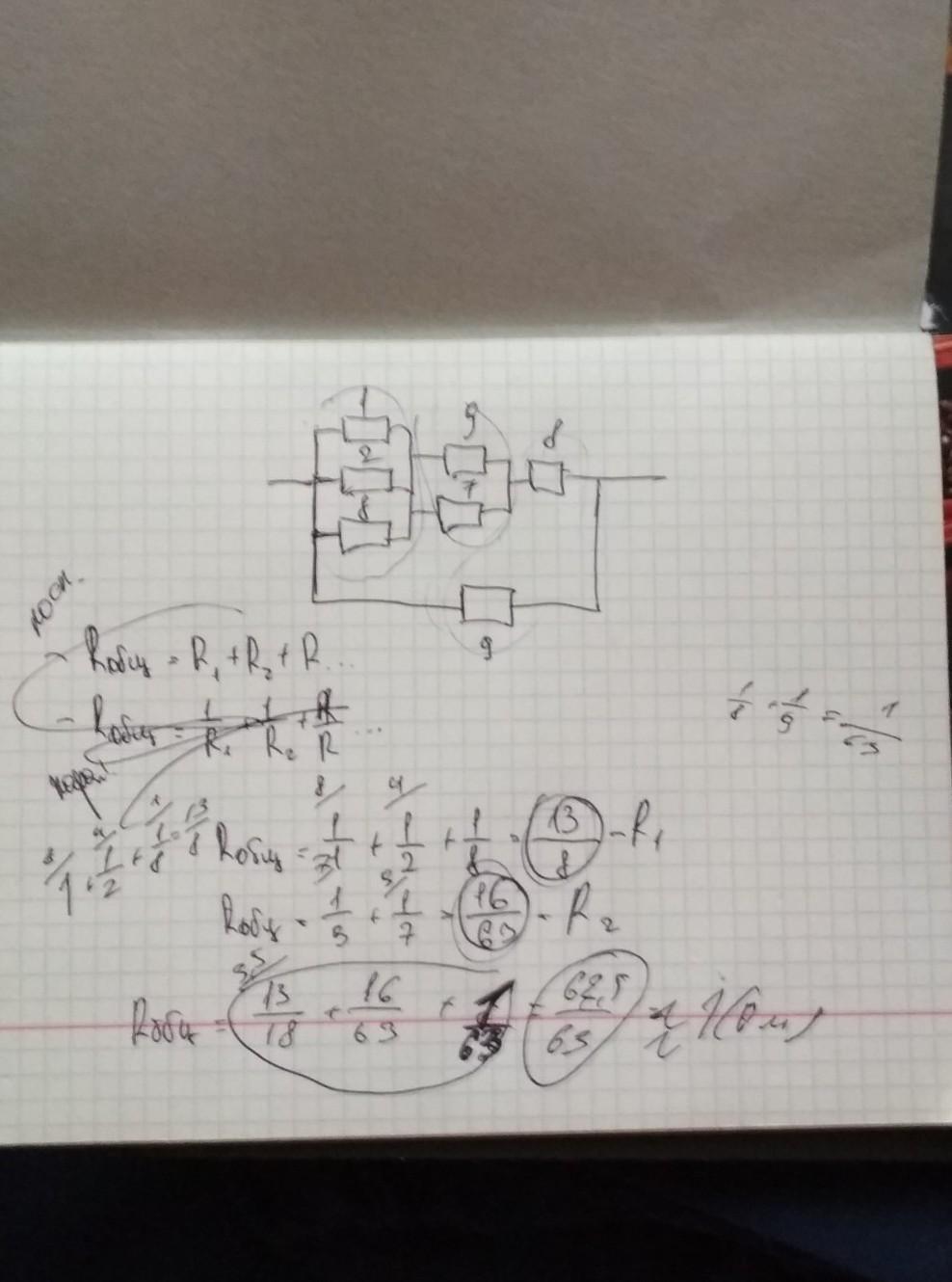

приблизительно будет 1 Ом

Приложения:

Ответ дал: Regent1828

В последнем действии ошибка.

Ответ дал: Zlustic

если возможно дайте характеристику моей ошибке!!!

Ответ дал: Regent1828

Вы считаете крайний правый и нижний резистор, как соединенные параллельно. Это неверно. Плюс то, что три левых резистора Вы посчитали как 13/8 - правильно, а внизу, считая общее сопротивление цепи, почему-то пишете 13/18.

Ответ дал: Regent1828

Первая группа: резисторы 1; 2 и 8 Ом, соединенные параллельно. Сопротивление группы:

1/R₁ = 1 + 1/2 + 1/8 = 13/8

R₁ = 8/13 Ом ≈ 0,6 Ом

Вторая группа: резисторы 9 и 7 Ом, соединенные параллельно. Сопротивление группы:

1/R₂ = 1/7 + 1/9 = 16/63

R₂ = 63/13 ≈ 4,85 Ом

Две первые группы и резистор 8 Ом соединены последовательно. Сопротивление:

R₁₂₃ = R₁ + R₂ + 8 = 0,6 + 4,85 + 8 = 13,45 (Ом)

Верхняя часть схемы соединена параллельно с резистором 9 Ом. Общее сопротивление схемы:

1/R = 1/R₁₂₃ + 1/9 = 900/12105 + 1345/12105 = 449/2421

R = 2421/449 ≈ 5,4 Ом
