Напишите логическую схему и таблицу истинности для выражений

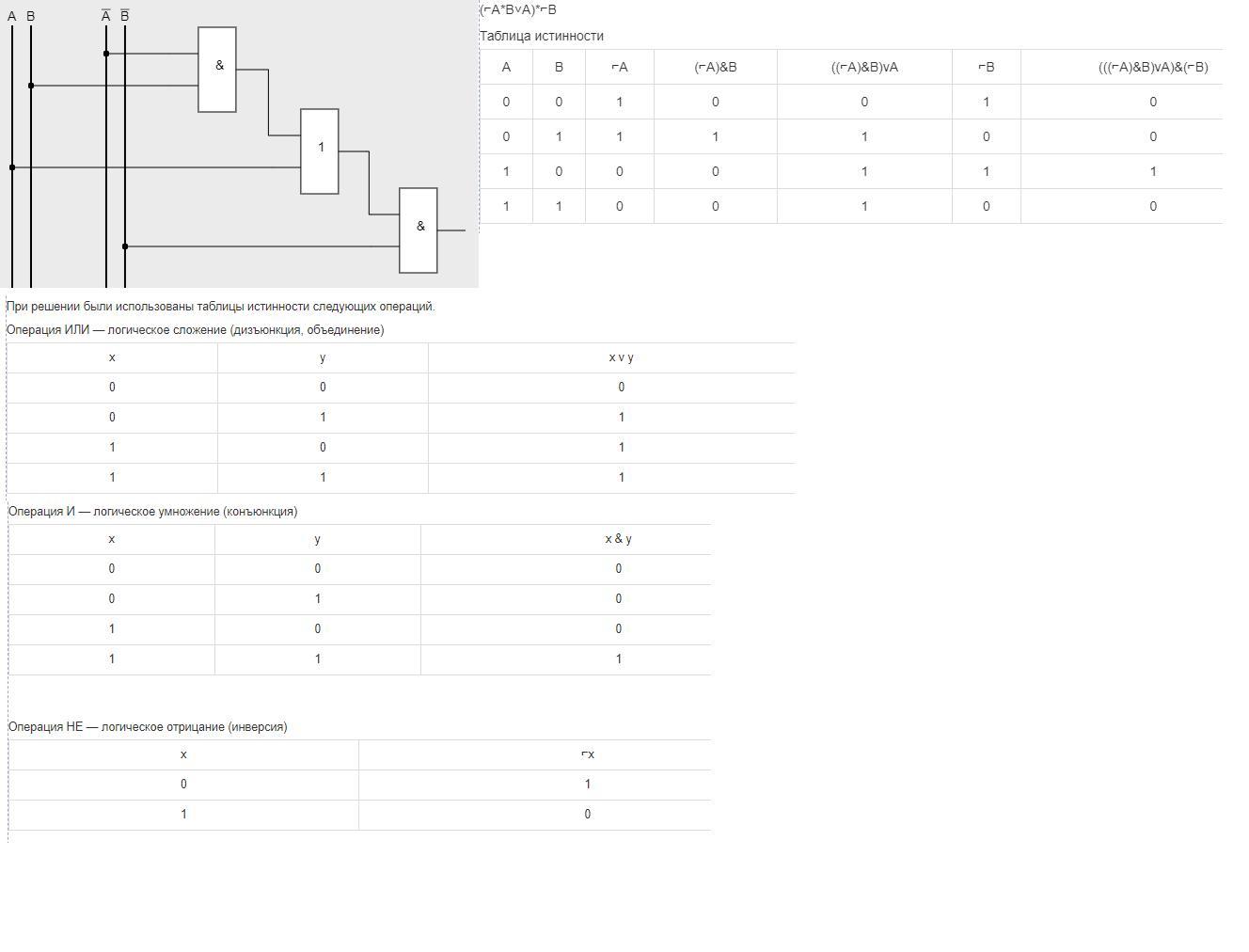

1) f=(a+неA*b)*неB

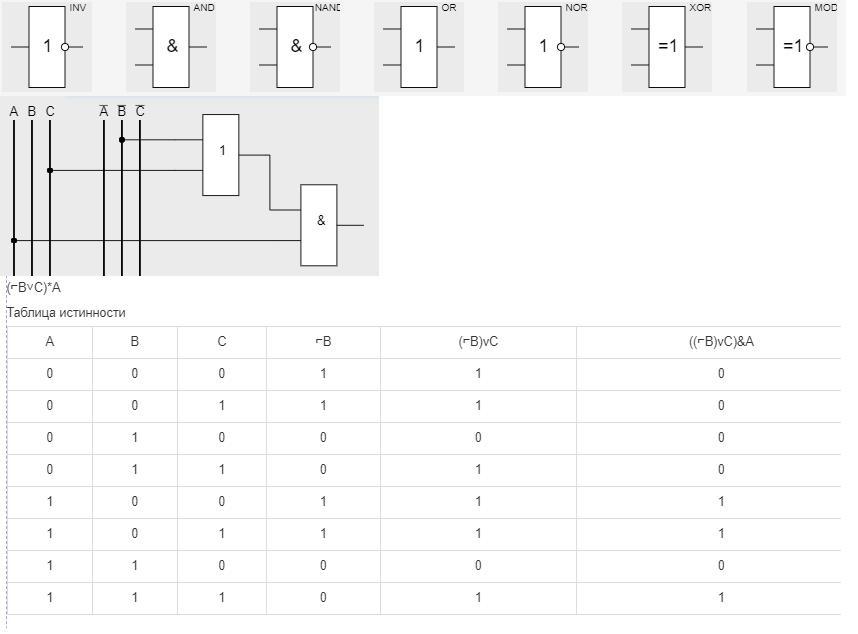

2) f=A*(неB+C)
3) F=((C+B)=>B)*(A*B)=>B

Ответ:

Напишите логическую схему и таблицу истинности для выражений

1) f=(a+неA*b)*неB

2) f=A*(неB+C)

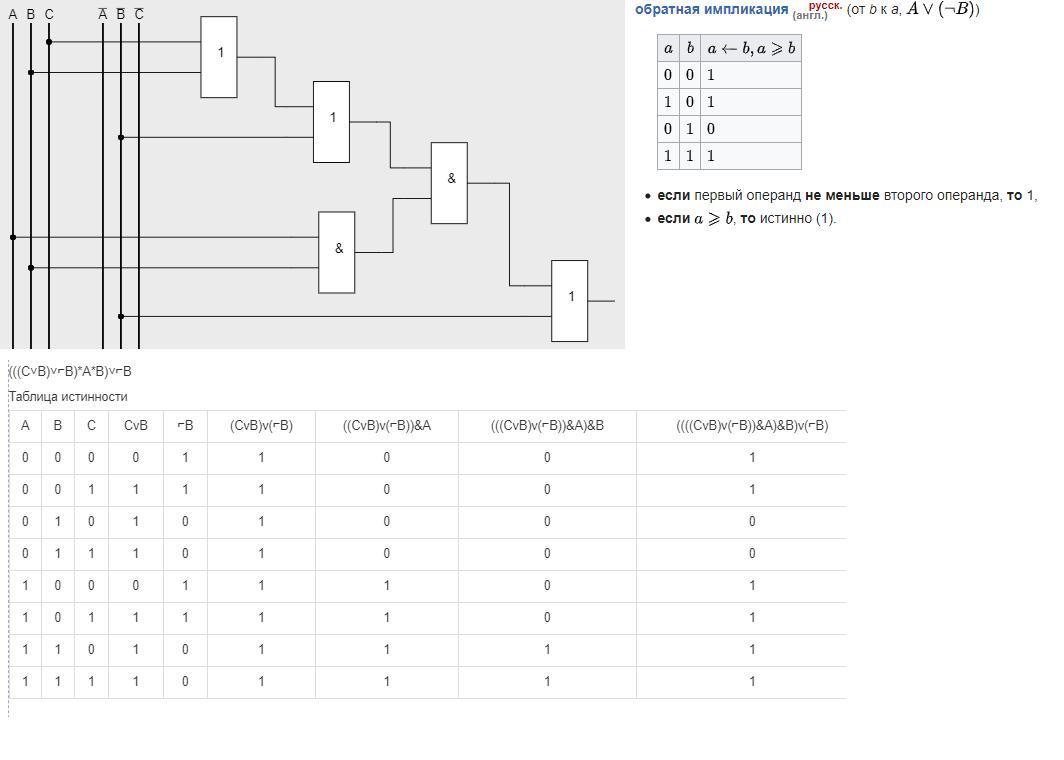

3) F=((C+B)=>B)*(A*B)=>B

Объяснение:

В третьем поспешил с ответом. Не подумал какую нужно импликацию использовать. По привычке взял обратную a->b a>=b. Скорее всего нужна прямая a->b a<=b. Думаю, на основе предложенных выше ответах сможешь составить схему и таблицу.
