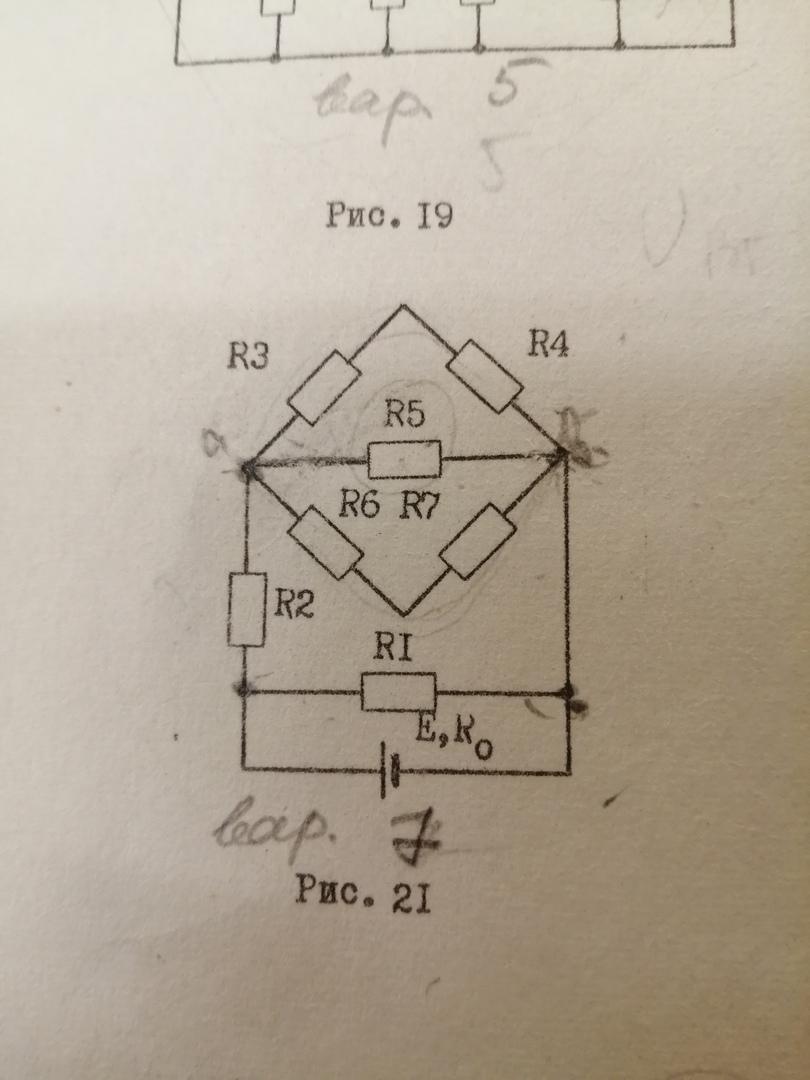

Помогите найти силы тока и напряжение каждой ветви и эдс по заданной цепи. известно только сопротивлениеПомогите найти силы тока и напряжение каждой ветви и эдс по заданной цепи. известно только сопротивление. все значения найду сам нужны только формулы. все значения найду сам нужны только формулы. и известна сила тока I5

Ответ:

Объяснение:

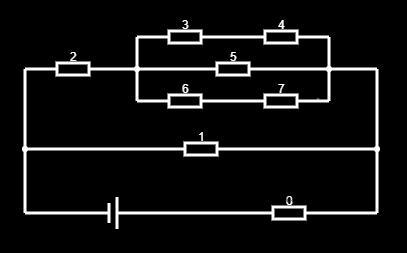

Схема в немного другом виде изображена во вложении.

Заменяем сопротивления 0-7 эквивалентным сопротивлением:

• 3-4 соединены последовательно,
• 6-7 соединены последовательно,
• 3-4, 5 и 6-7 соединены параллельно,
• 2 и 34567 соединены последовательно,
• 1 и 234567 соединены параллельно,
• 0 и 1234567 соединены последовательно,

Раскручиваем:

При параллельном соединении напряжения одинаковы. Закон Ома для 5:

При последовательном соединении токи одинаковы.

Тогда напряжения на 3 и 4 равны , .

Аналогично, напряжения на 6 и 7 равны , , где

Токи при параллельном соединении складываются:

Ток через 2 такой же: ;

Напряжения при последовательном соединении складываются:

;

;
