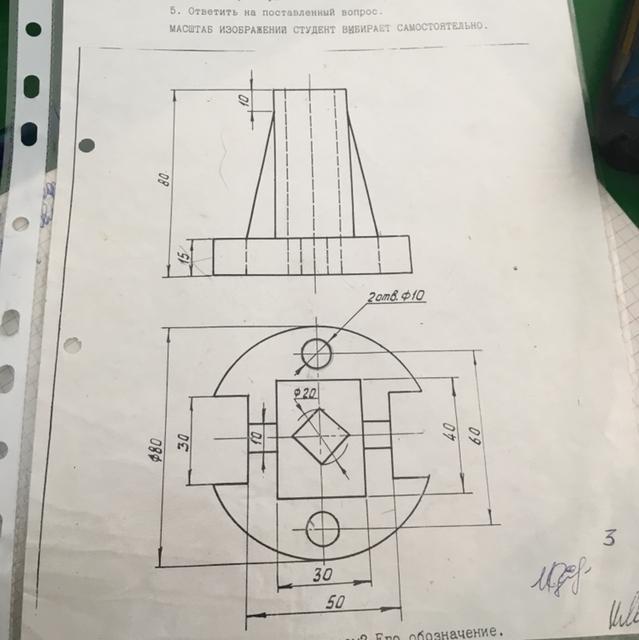

1.Построить вид слева
2.Выполнить необходимые разрезы
3.Нанести размеры

Wakk4: А какой вид в итоге перечерчивать?

Wakk4: Мне же надо 3 вида

Wakk4: Спереди,сверху,слева

Wakk4: Подскажите пожалуйста

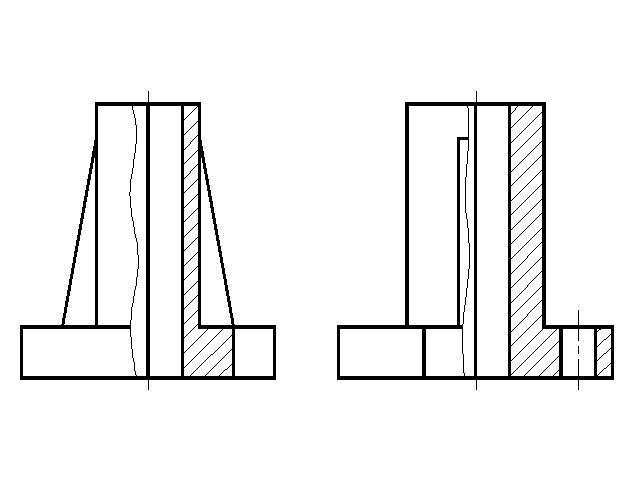

Букса: У Вас в задании два вида: верхний - главный (вид спереди) и нижний - вид сверху. Я соединила 1/2 главного вида с 1/2 разреза и справа начертила вид слева, соединенный с разрезом. Вам нужно начертить два вида (верхний и слева) как сделала я и перечертить вид сверху с задания. Размеры в задании проставлены правильно, Вам их только указать на своем чертеже.

Wakk4: Спасибо
