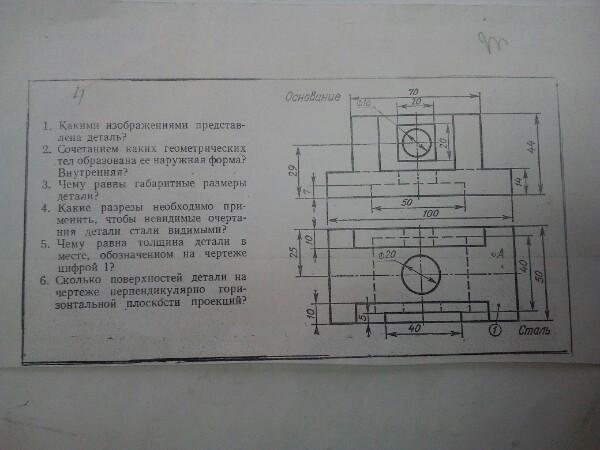

Черчение помогите построить 3 вид

Приложения:

Ответы

Ответ дал: Букса
0

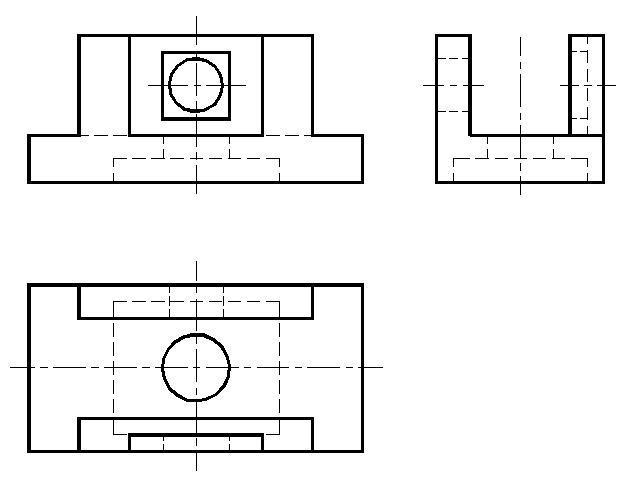

Ответ:

Объяснение:

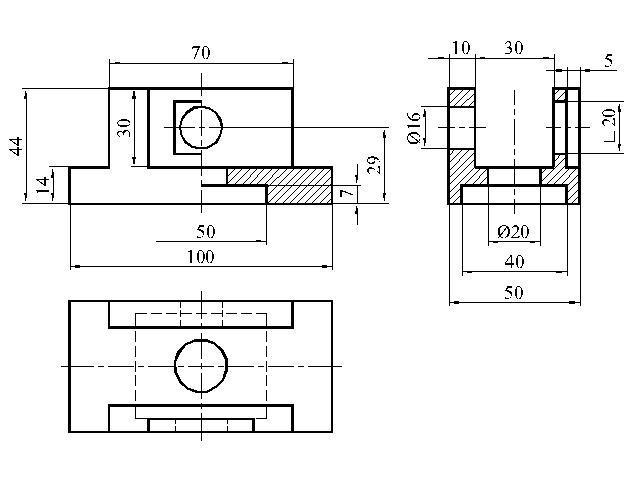

На втором чертеже:

1/2 главного вида + 1/2 фронтального разреза

вид слева заменен на профильный разрез

Размеры не указывают по невидимым линиям.

Приложения:
