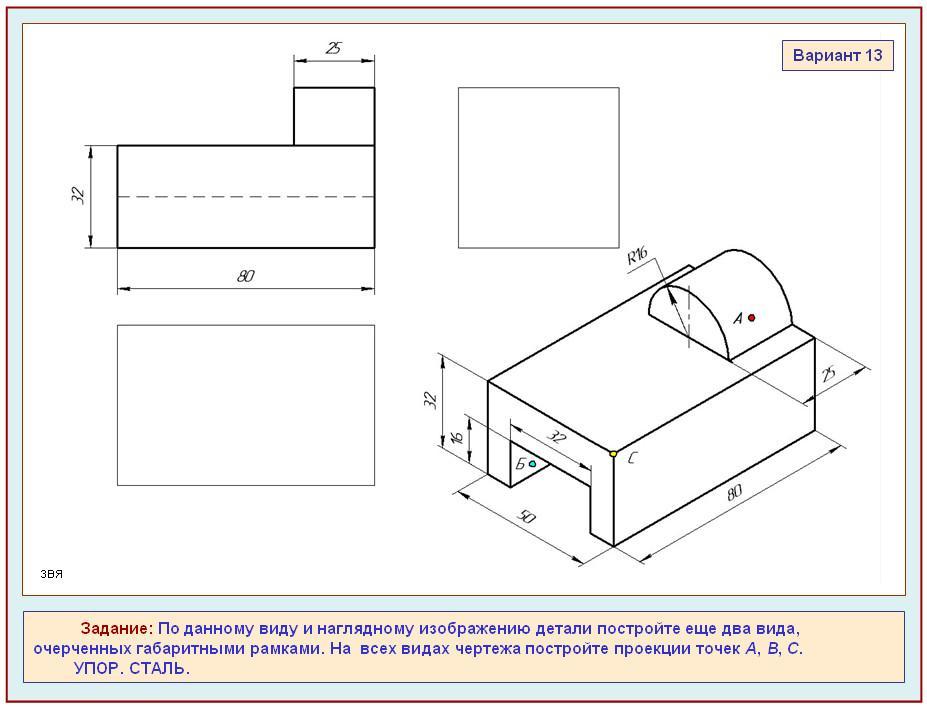

Помогите с с черчением, даю 100 баллов!!!! С проекционными векторами!

Приложения:

Ответы

Ответ дал: Букса
2

Ответ:

Объяснение:

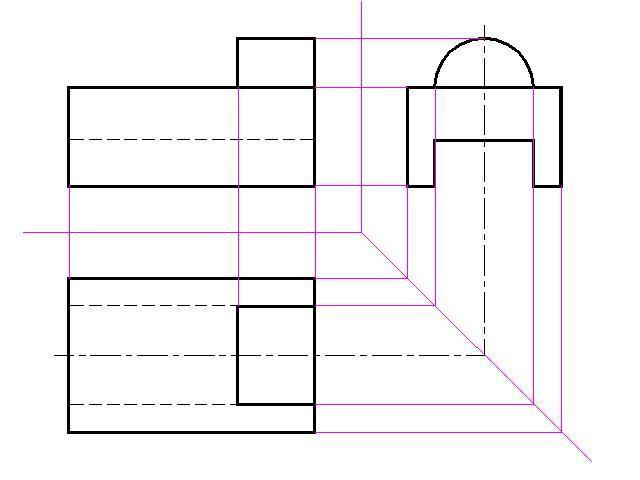

Первый чертеж - построение видов.

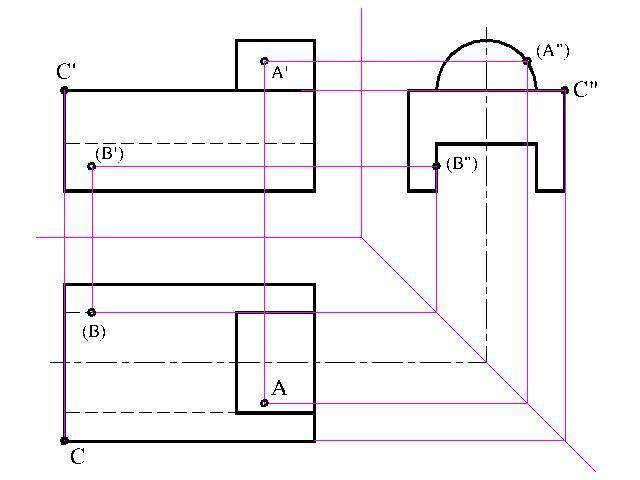

Второй чертеж - нахождение точек. Обозначение точек в скобках говорит о том, что на данном виде точка не видна.

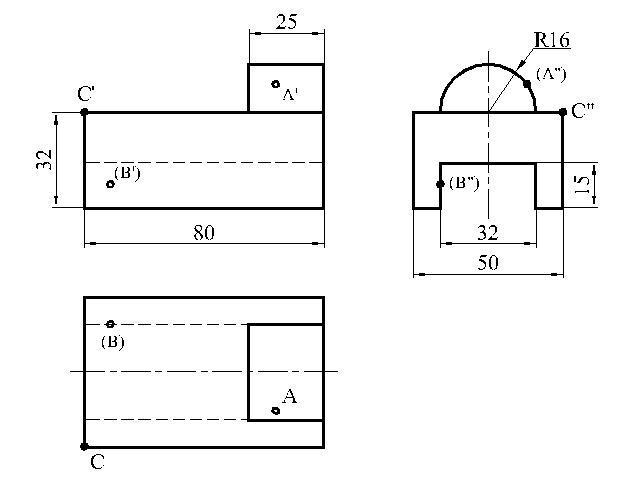

Третий чертеж - что должно получиться.

Цветные линии - на чертеже их выполняют простым карандашом тонкой линией.

Приложения:
DonSERG: Помогите с черчением. Пожалуйста https://znanija.com/task/33599077
Аноним: Гляньте последний раз, и я отстану от вас навсегда...
Аноним: Задание: https://znanija.com/task/33613563?utm_source=android&utm_medium=share&utm_campaign=question
