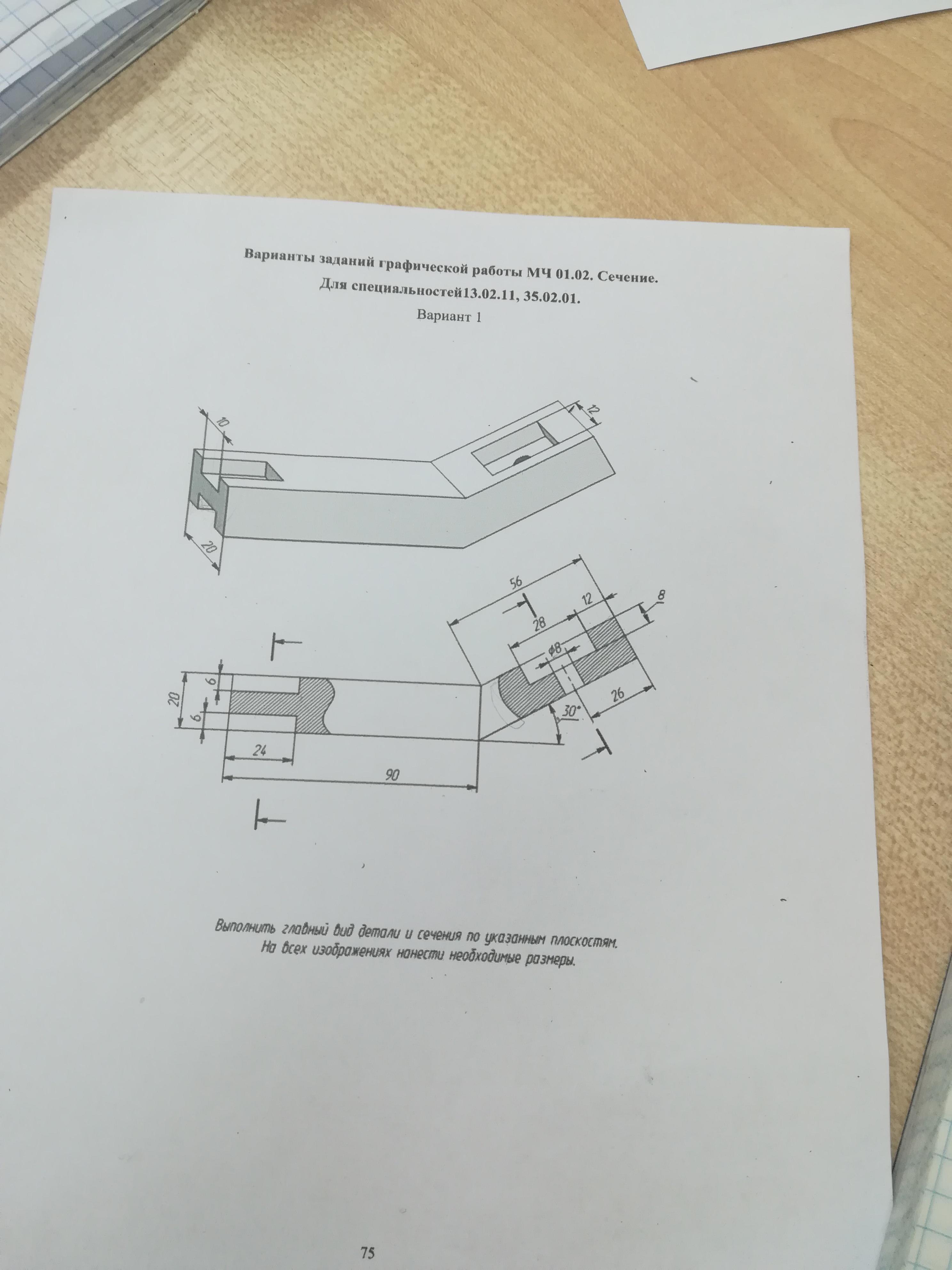

Помогите пожалуйста, срочно нужно, заранее спасибо!!! Выполните главный вид детали и сечения по указанным плоскостям. На всех изображениях нанести необходимые размеры

Приложения:

Ответы

Ответ дал: Букса
1

Ответ:

Объяснение:

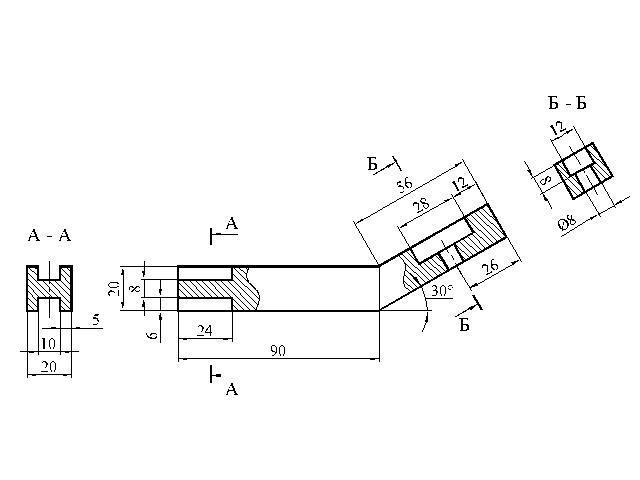

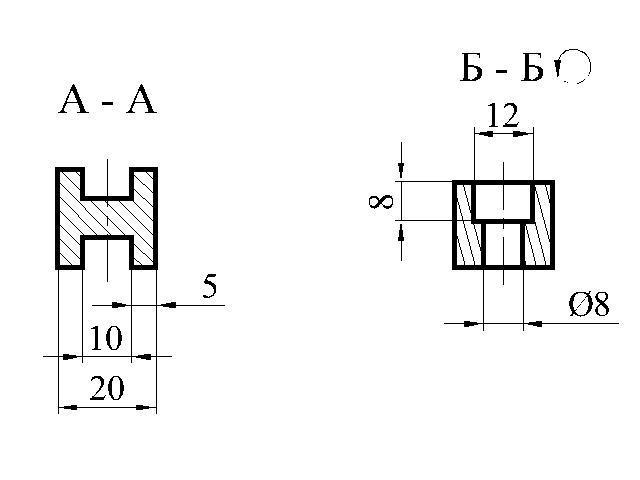

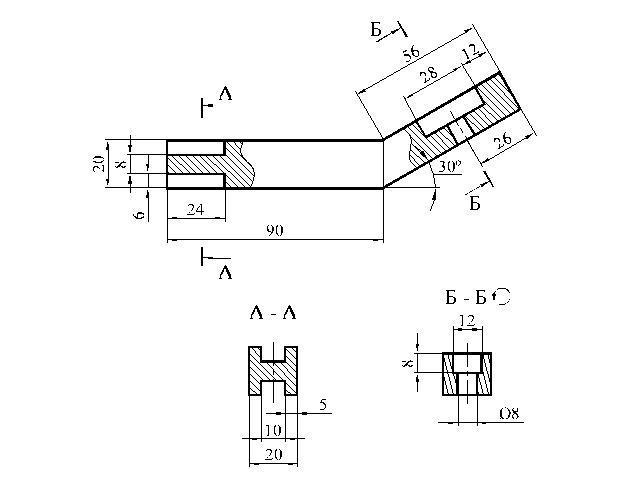

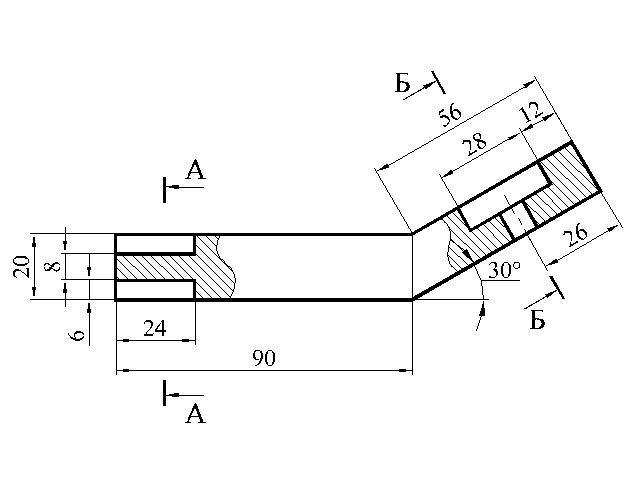

На первом чертеже сечение Б-Б выполнено под углом 30°, а на втором развернула, но при этом к обозначению сечения добавила значок (окружность со стрелкой), который говорит, что сечение повернуто.

Приложения:
