Помогите пожалуйста

Приложения:
Букса: Какая деталь Ваша? И что нужно сделать?
Skoldis: все детали нужно

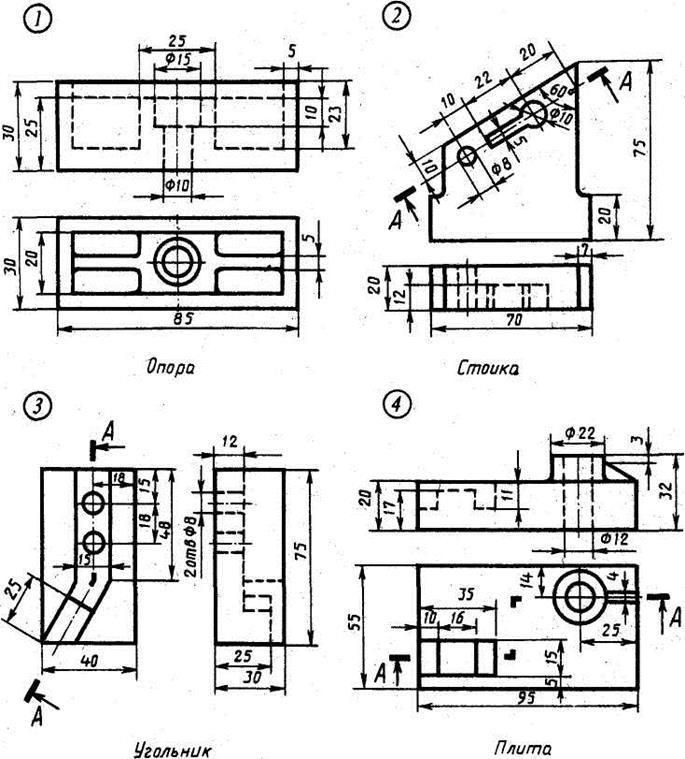

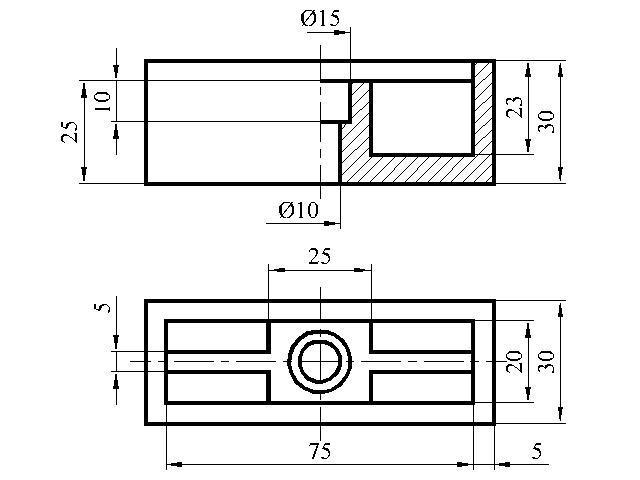

Skoldis: 1. Соединить половину фронтального разреза с половиной вида спереди.

2. Заменить вид сверху разрезом А—А.

3. Заменить вид слева разрезом А-А.

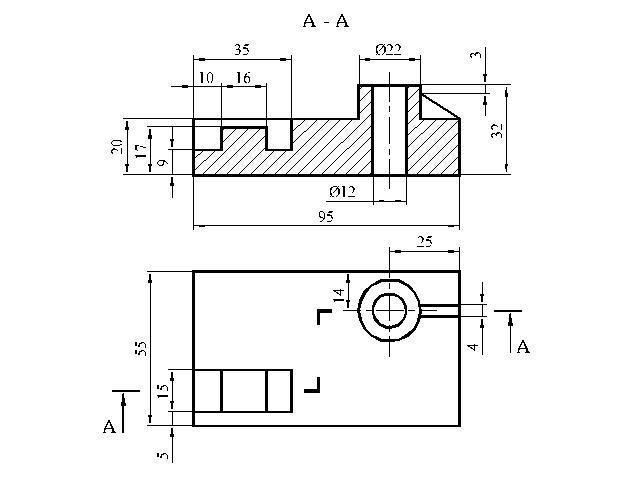

4. Заменить вид спереди разрезом А-А

Ответы

Ответ дал: Букса
1

Ответ:

Объяснение:

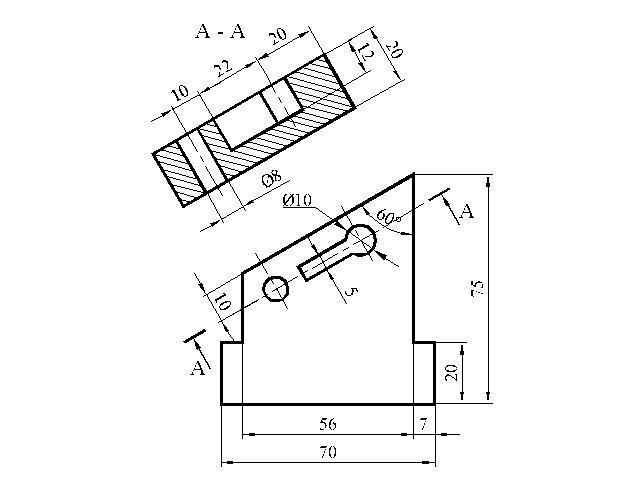

Задание 2 - сделала наклонное сечение. Если расположить сечение А-А на месте вида сверху - усложняется прочтение чертежа. Вид сверху остается без изменений.

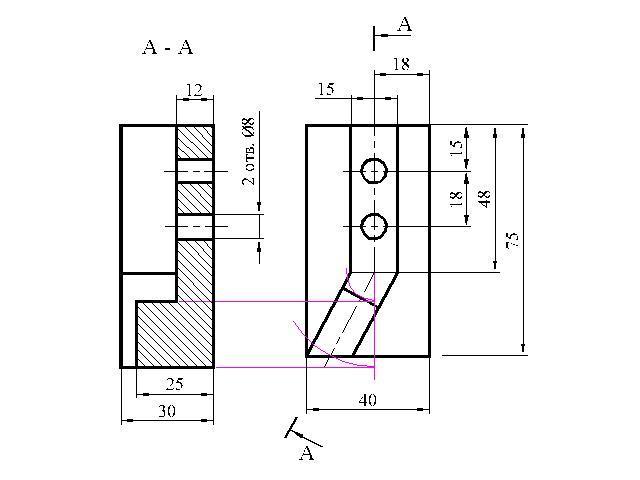

Задание 3 - Причина та же, что и в задании 2. Вид слева остается без изменений, а вот сечение А-А можно расположить на любом месте чертежа.

Приложения:
