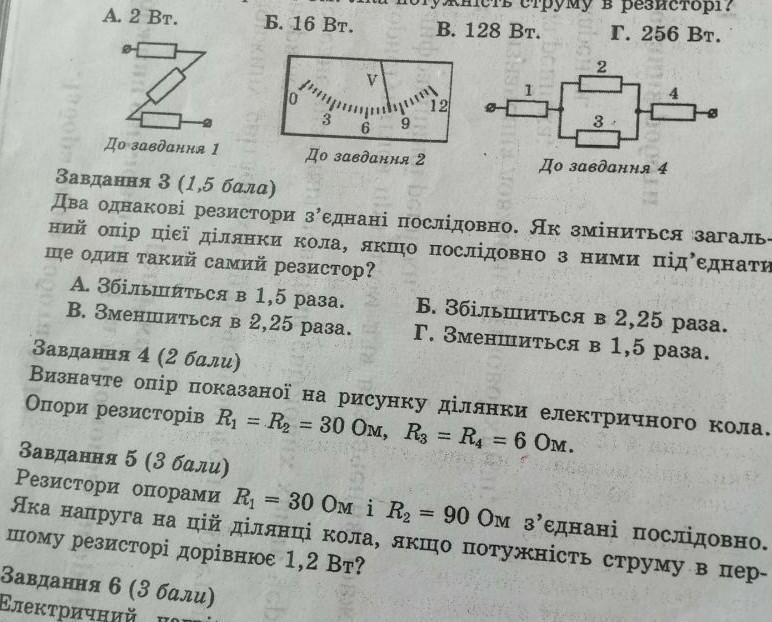

Помогите решить пожалуйста 4 и 5 задание

Приложения:

Ответы

Ответ дал: Reideen

Найдем общее сопротивление $R_2$ и $R_3$ :

$displaystyle R_{2-3}=frac{R_2times R_3}{R_2+R_3} =frac{30times 6}{30+6} =5$ Ом

Найдем сопротивление цепи:

$R=R_1+R_{2-3}+R_4=30+5+6=41$ Ом

Ответ: сопротивление цепи 41 Ом.

Найдем силу тока на первом резисторе:

$displaystyle I_1=sqrt{frac{P_1}{R_1} } =sqrt{frac{1,2}{30} } =0,2$ А

Соединение резисторов последовательное ⇒ $I_1=I_2$ .

$U_1=R_1times I_1=30times 0,2=6$ Ом

$U_2=R_2times I_2=90times 0,2=18$ Ом

Напряжение на участке с последовательным соединением резисторов равно сумме напряжений на этих резисторах:

$U=U_1+U_2=6+18=24$ В

Ответ: в цепи напряжение 24 В.
