По двум заданным видам построить третий вид, применив необходимые разрезы. На чертеже нанесите размеры. По чертежу выполните аксонометрическое изображение детали с вырезом 1/4 части детали.

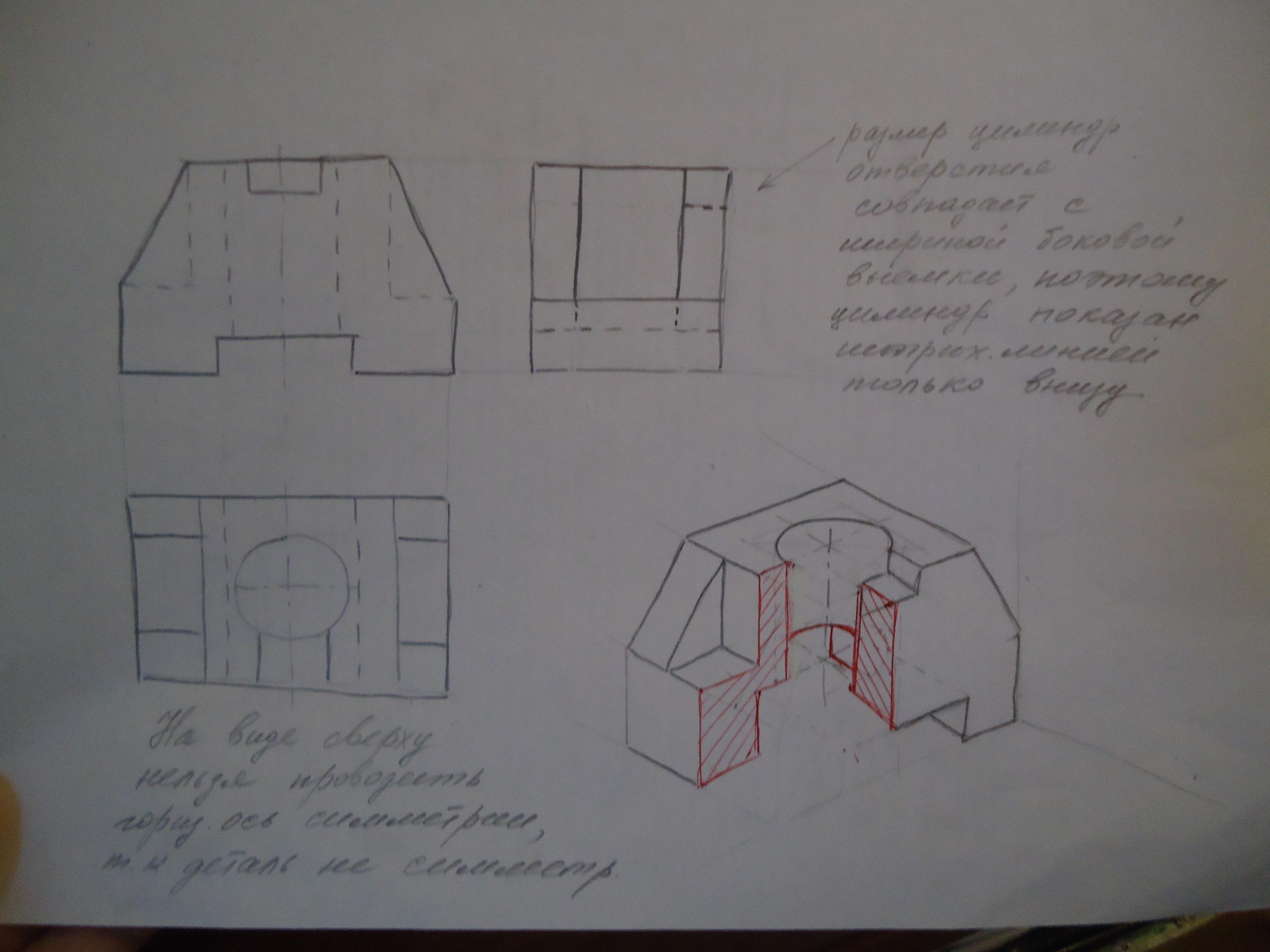

Ответ:Cм. чертёж и изометрию на фото.

Объяснение:Чтобы было понятнее удаление 1/4 части детали на изометрии, я показала его красным цветом. Штриховка сечений должна быть перпендикулярна третьей оси, т.е. если секущая плоскость состоит из осей х и z, то штриховка ⊥у, а если секущая плоскость состоит из осей у и z, то штриховка ⊥х.

Некоторые пояснения к чертежу выполнены прямо на листе.

Желаю успехов в этом интересном предмете.
