Помогите плиз. Надо к завтрашнем дню.
Срочно!!! Буду благодарен. Надо вроде третий вид сделать. Может вы поймёте.

Ответ:

Объяснение:

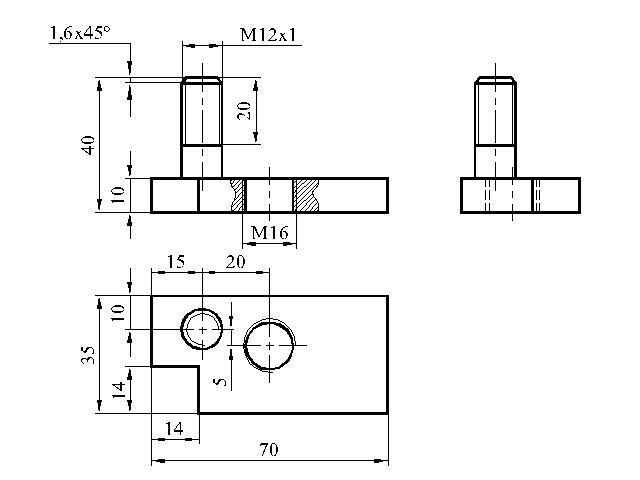

Второй чертеж: на главном виде сделала местный разрез, показав резьбу М16.  - если Вы изучали тему "Местный разрез", то лучше выполнить этот чертеж.

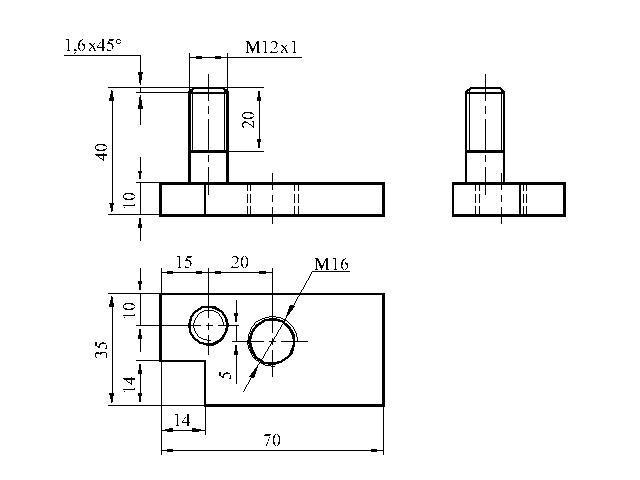

На всякий случай начертила вид слева, но он не несет никакой информации, следовательно, его можно не чертить.

Указала размеры, по которым выполнила построение
