Начертите схему последовательного соединения двух резисторов сопротивлением 1 Ом и 2 Ом. В каком из них сила тока больше?
(Сделайте схему и пришлите фото, пожалуйста)
Ответы
Ответ дал:
0
Ответ:
+ ∅———| 1 Ом |—————| 2 Ом |————∅ -
при последовательном соединении сила тока одинакова по всей цепи
Ответ дал:
0
Ом пишется в прямоугольнике?
Ответ дал:
0
проще надписать сверху 1 Ом, 2 Ом. А прямоугольники резисторов оставить чистыми, по стандарту размеры 4*10 мм
Ответ дал:
0
Общее сопротивление цепи:
R = R₁ + R₂ = 1 + 2 = 3 (Ом)
Ток в цепи одинаковый для обоих резисторов:
I = I₁ = I₂ = U/R = U₁/R₁ = U₂/R₂
А вот напряжения на резисторах отличаются:
U = U₁ + U₂ = I·R₁ + I·R₂ = I·R

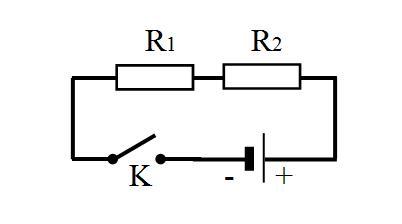

Приложения:
