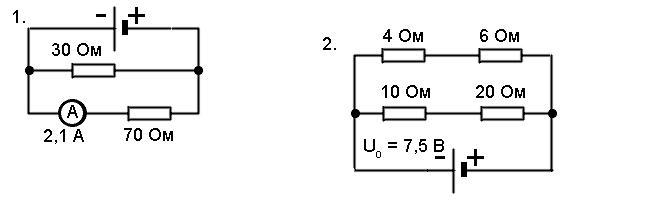

Найти мощность тока на 1)R=70 ом и 2) R=6 ом и работу тока за t = 10 мин на 1)R=70 ом и 2) R=6 ом
Найти токи, напряжения и сопротивления всех участков цепи.
Даю 50 баллов.

1). Мощность тока на R₂ = 70 Ом:

          P₂ = I₂²·R₂ = 2,1² · 70 = 308,7 (Вт)

    Работа тока на R₂ = 70 Ом за t = 10 мин:

          A₂ = P₂t = 308,7 · 600 = 185220 (Дж)

    Напряжение на источнике питания:

          U = U₁ = U₂ = I₂R₂ = 2,1 · 70 = 147 (B)

    Общее сопротивление цепи:

          R = R₁R₂/(R₁+R₂) = 30 · 70 : 100 = 21 (Ом)

    Общий ток в цепи:

          I = U/R = 147 : 21 = 7 (A)

    Ток через R₁:

          I₁ = U/R₁ = 147 : 30 = 4,9 (A)

-------------------------

2). Общее сопротивление цепи:

          R = (R₁+R₂)(R₃+R₄)/(R₁+R₂+R₃+R₄) = 10 · 30 : 40 = 7,5 (Ом)

    Общий ток в цепи:

          I = U/R = 7,5 : 7,5 = 1 (A)

    Ток через R₁ и R₂:

          I₁₂ = U/(R₁+R₂) = 7,5 : 10 = 0,75 (A)

    Ток через R₃ и R₄:

          I₃₄ = I - I₁₂ = 1 - 0,75 = 0,25 (A)

     Напряжение на R₁ = 4 Ом:

          U₁ = I₁₂·R₁ = 0,75 · 4 = 3 (B)

     Напряжение на R₂ = 6 Ом:

          U₂ = I₁₂·R₂ = 0,75 · 6 = 4,5 (B)

     Напряжение на R₃ = 10 Ом:

          U₃ = I₃₄·R₃ = 0,25 · 10 = 2,5 (B)

     Напряжение на R₄ = 20 Ом:

          U₄ = I₃₄·R₄ = 0,25 · 20 = 5 (B)

     Мощность тока на R₂ = 6 Ом:

          P₂ = U₂²/R₂ = 4,5² : 6 = 3,375 (Вт)

      Работа тока на R₂ = 6 Ом за t = 10 мин:

          A₂ = P₂t = 3,375 · 600 = 2025 (Дж)

Ответ:

Мощность тока на R₂ = 70 Ом:

         P₂ = I₂²·R₂ = 2,1² · 70 = 308,7 (Вт)

   Работа тока на R₂ = 70 Ом за t = 10 мин:

         A₂ = P₂t = 308,7 · 600 = 185220 (Дж)

   Напряжение на источнике питания:

         U = U₁ = U₂ = I₂R₂ = 2,1 · 70 = 147 (B)

   Общее сопротивление цепи:

         R = R₁R₂/(R₁+R₂) = 30 · 70 : 100 = 21 (Ом)

   Общий ток в цепи:

         I = U/R = 147 : 21 = 7 (A)

   Ток через R₁:

         I₁ = U/R₁ = 147 : 30 = 4,9 (A)

-------------------------

2). Общее сопротивление цепи:

         R = (R₁+R₂)(R₃+R₄)/(R₁+R₂+R₃+R₄) = 10 · 30 : 40 = 7,5 (Ом)

   Общий ток в цепи:

         I = U/R = 7,5 : 7,5 = 1 (A)

   Ток через R₁ и R₂:

         I₁₂ = U/(R₁+R₂) = 7,5 : 10 = 0,75 (A)

   Ток через R₃ и R₄:

         I₃₄ = I - I₁₂ = 1 - 0,75 = 0,25 (A)

    Напряжение на R₁ = 4 Ом:

         U₁ = I₁₂·R₁ = 0,75 · 4 = 3 (B)

    Напряжение на R₂ = 6 Ом:

         U₂ = I₁₂·R₂ = 0,75 · 6 = 4,5 (B)

    Напряжение на R₃ = 10 Ом:

         U₃ = I₃₄·R₃ = 0,25 · 10 = 2,5 (B)

    Напряжение на R₄ = 10 Ом:

         U₄ = I₃₄·R₄ = 0,25 · 20 = 5 (B)

    Мощность тока на R₂ = 6 Ом:

         P₂ = U₂²/R₂ = 4,5² : 6 = 3,375 (Вт)

     Работа тока на R₂ = 6 Ом за t = 10 мин:

         A₂ = P₂t = 3,375 · 600 = 2025 (Дж)

Подробнее - на Znanija.com - https://znanija.com/task/35508216#readmore

Объяснение:
