Инженерная графика. Отдаю все баллы

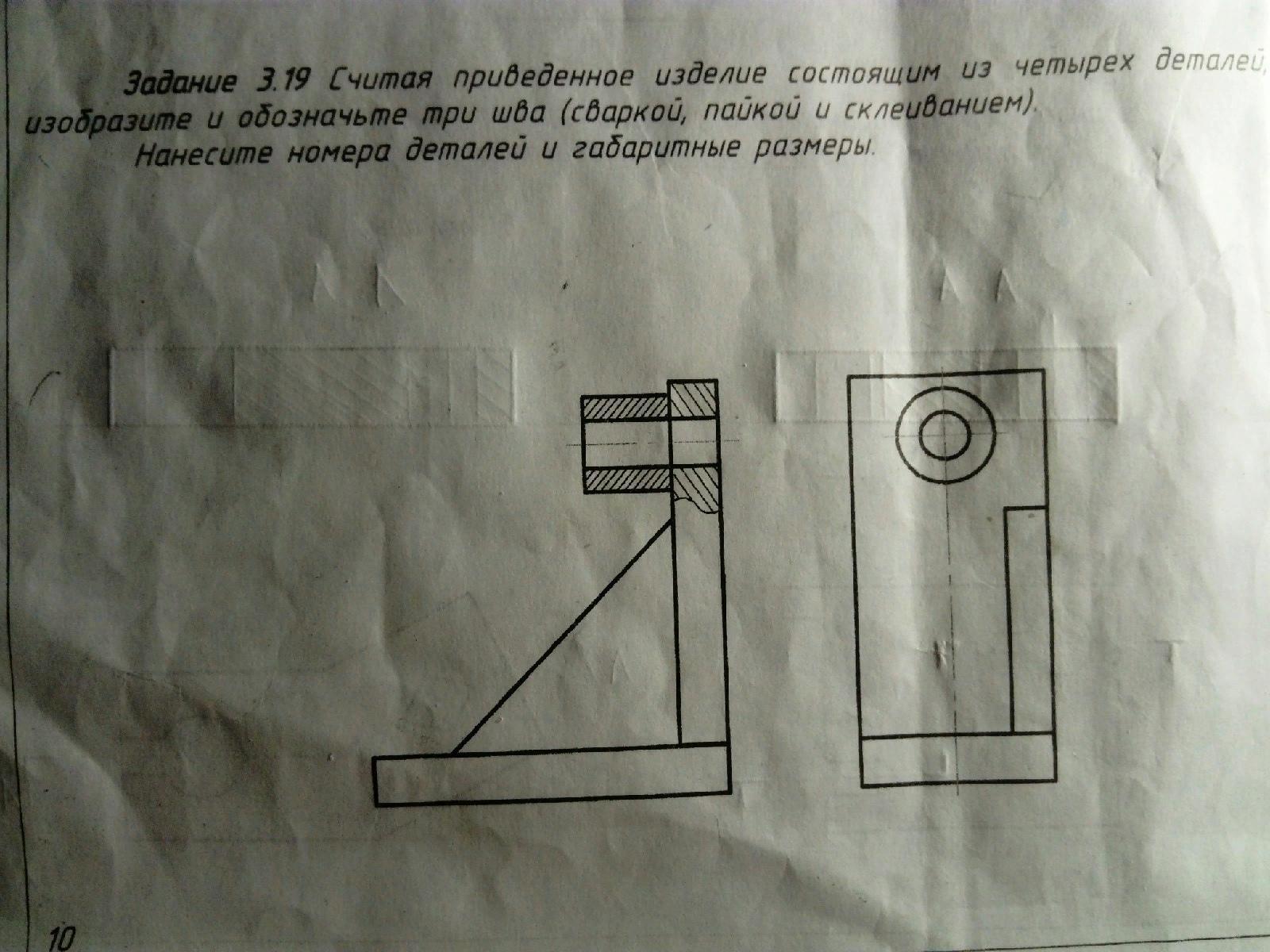

1 фото - само задание

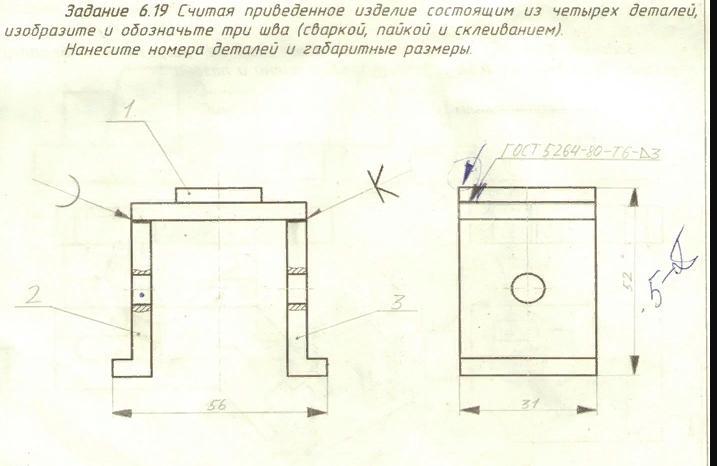

2 фото пример похожего задания

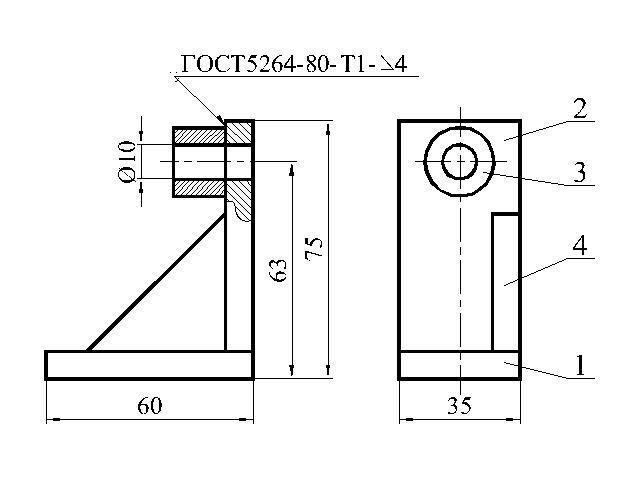

Ответ:

Объяснение:

1. Габаритные размеры:

длина = 60 мм

ширина = 35 мм

высота = 75 мм

2. Соединительные размеры:  Ф 10 мм

3. Сварной шов  по ГОСТ 5264-80 выполнен катетом 4 мм по контуру детали.

4. Вынесены позиции позиции деталей для составления спецификации:

поз. 1 Основание

поз. 2 Стойка

поз. 3 Бобышка

поз. 4 Ребро
