Составьте программу для исполнителя Чертежник для рисования данного рисунка в среде программирования КуМир (используй циклы, вспомогательные алгоримы

Ответ:

использовать Чертежник

алг

нач

сместиться в точку (0,9)

нц 3 раз

нц 4 раз

стрелка

кц

сместиться на вектор (-16,-4)

кц

кон

алг стрелка

нач

опустить перо

сместиться на вектор (0,2)

сместиться на вектор (2,0)

сместиться на вектор (0,1)

сместиться на вектор (2,-2)

сместиться на вектор (-2,-2)

сместиться на вектор (0,1)

сместиться на вектор (-2,0)

поднять перо

сместиться на вектор (4,0)

кон

Объяснение:

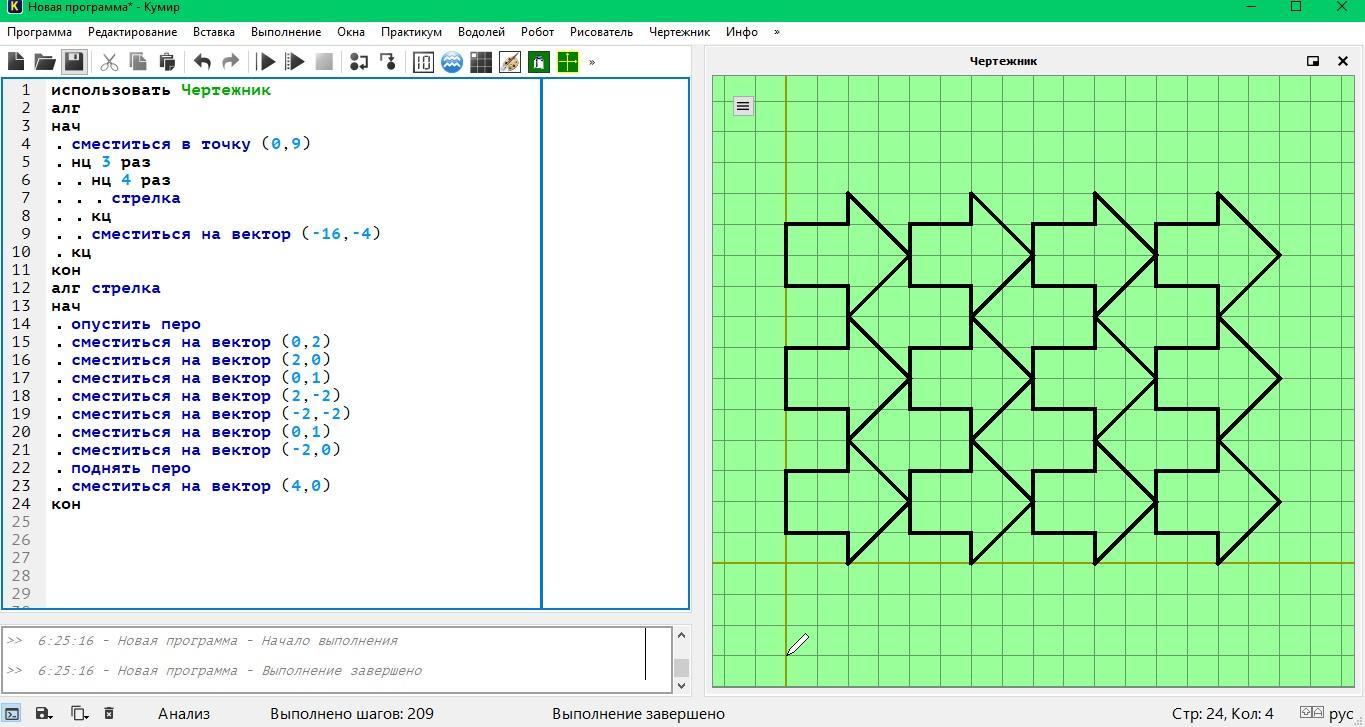

Смотри картинку
