определить общую емкость системы конденсаторов 2) С2=С3=4пФ С1=2пф С4=8пФ 3) С1=С2=С3=8пФ С4=2пФ

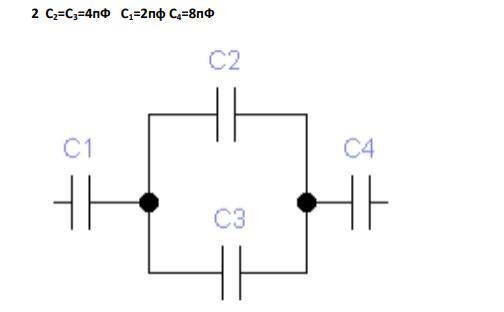

2) Дано:

C2=C3=4пФ

C1=2пФ

C4=8пФ

Решение:

C2 и C3 параллельны друг другу, а, чтобы найти параллельное соединение в конденсаторе нужно:

С23=С2+С3=4+4=8пФ

Всё остальное к ним идёт последовательно, т.н C1234 (последовательные), а последовательное соединение в конденсаторе находится так:

1/C=1/C23+1/C1+1/C4=1/8+1/2+1/8=1/8+4/8+1/8=6/8

1/C=6/8 мФ

C=8/6=4/3 пФ

Ответ: C=4/3 пФ

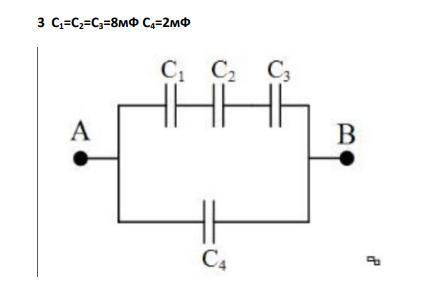

3) Дано:

C1=C2=C3=8 мФ

C4=2 мФ

Решение:

C1, C2 и C3 соединены последовательно, значит:

1/C123=1/C1+1/C2+1/C3=1/8+1/8+1/8=3/8

1/C123=3/8 мФ

C123=8/3 мФ

К ним подсоединено C4 параллельно, значит:

C=C123+C4=8/3+2=14/3 мФ

Ответ: C=14/3 мФ
