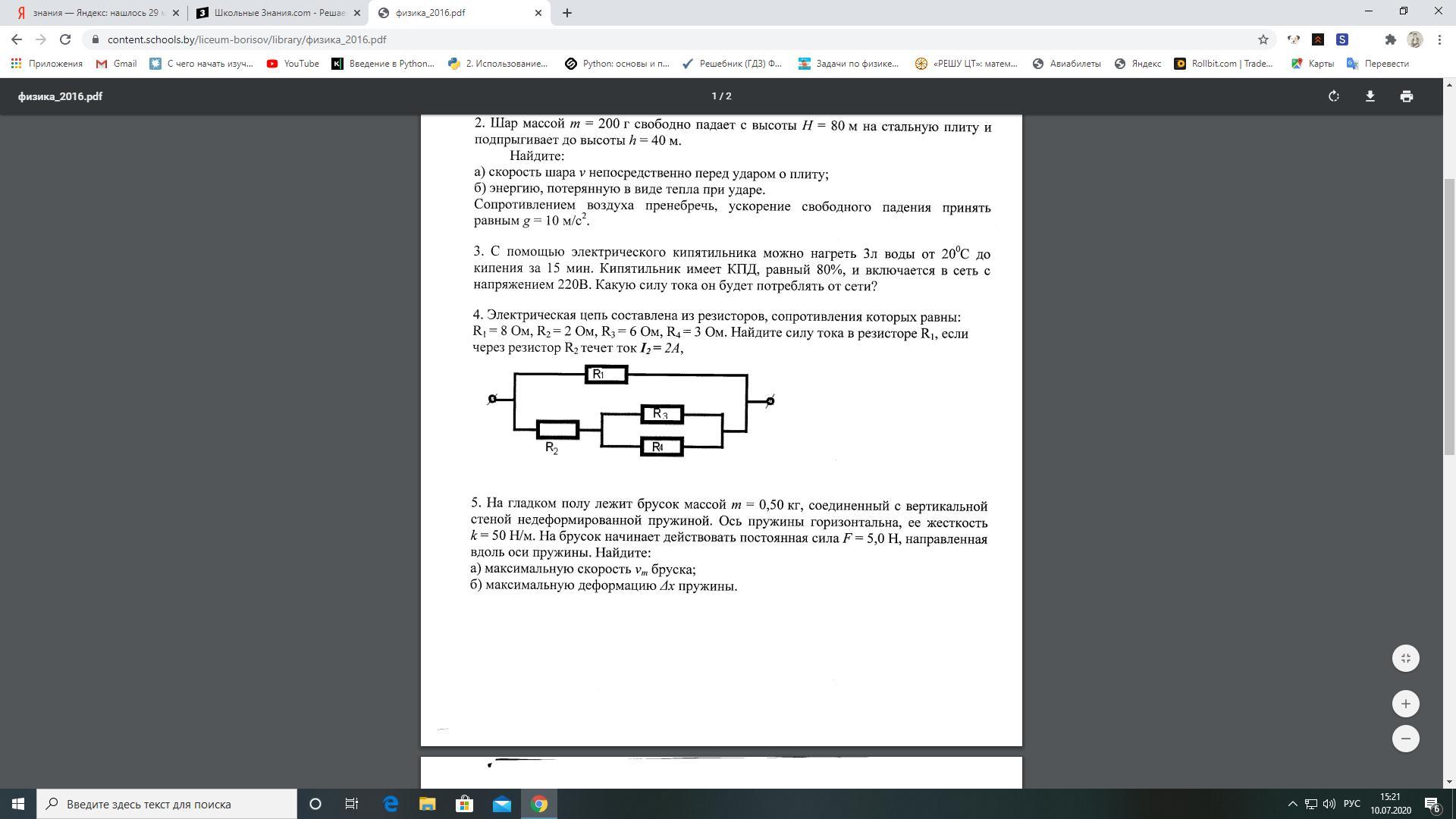

9 класс 25 баллов. только 4-е задание Буду благодарен

Приложения:

Аноним: Вышел ответ один но не уверен

Аноним: Как понял нужно резистор 3 и 4 представить как параллельное соединение с резистором 2

Аноним: как последовательное *

Ответы

Ответ дал: Leon8634

Ответ:

1 А

Объяснение:

Найдем общее сопротивление нижней ветви параллельного соединения

$R=R_2+\frac{R_3*R_4}{R_3+R_4}=2+\frac{6*3}{6+3}=4$ Ом

Ток в 2 А вызывает на этой ветви падение напряжения

$U=IR=2*4=8$ В

Так как резистор R₁ подсоединен к этой ветви параллельно, то на нем будет падать такое же напряжение, силу тока через него найдем через закон Ома

$I=\frac{U}{R_1}=\frac{8}{8}=1$ А.

Аноним: спасибо, всё таки я верно решил
