Помагите пж Дана изометрическая проекция симметричной детали. Стрелка А показываетнаправление вида спереди (главного вида).

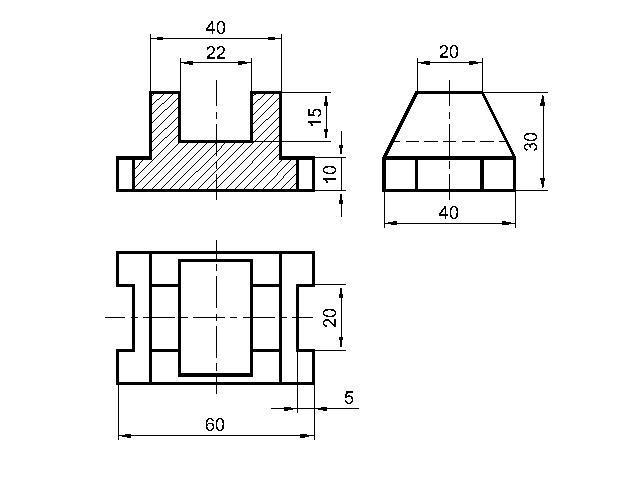

1. Надо начертить 3 вида прямоугольных проекций: Вид спереди, вид сверху, вид сбоку (слева).

2. Наметить разомкнутой линией секущую плоскость по горизонтальной оси симметрии на виде сверху и показать разрез на главном виде штриховкой.​
