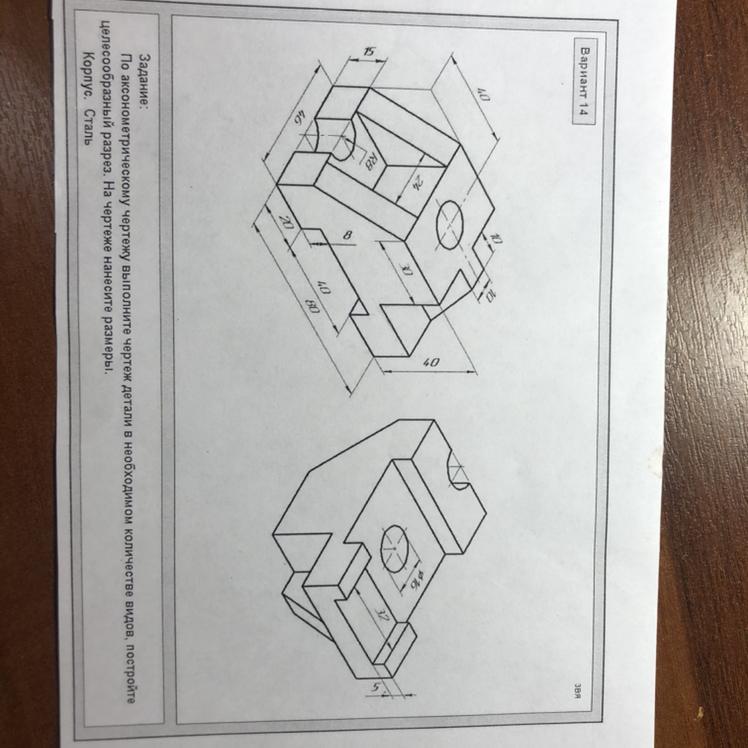

СРОЧНО!!! ЧЕРЧЕНИЕ 9 КЛАСС!!! 65 БАЛЛОВ! ВЫПОЛНИТЬ ЧЕРТЁЖ ТРЁХ ВИДОВ И РАЗРЕЗ!! УМОЛЯЮ, ПОМОГИТЕ!

Ответ:

Объяснение:

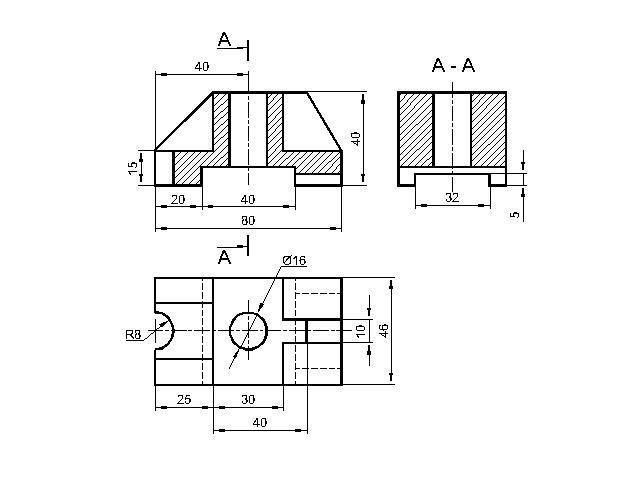

На первом чертеже главный вид заменила фронтальным разрезом (обозначать не нужно, т.к. выполнен по оси симметрии), а вид слева - профильным разрезом А-А.

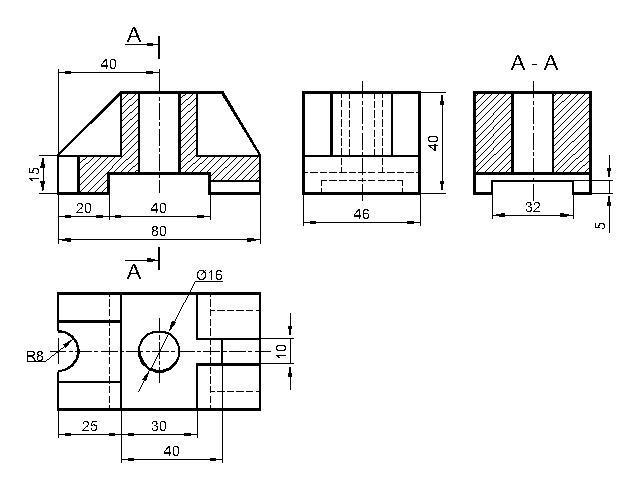

На втором чертеже, на всякий случай, начертила вид слева, но он не несет никакой информации, по-этому первый чертеж более правильный.
