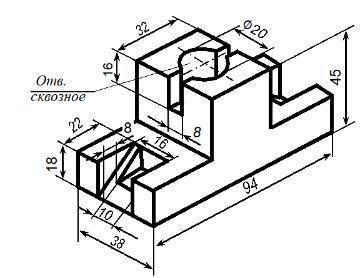

Нужно изобразить деталь в трёх видах, желательно в размерах! И выполнить разрезы, помогите пожалуйста!

Приложения:

Ответы

Ответ дал: Букса

Ответ:

Объяснение:

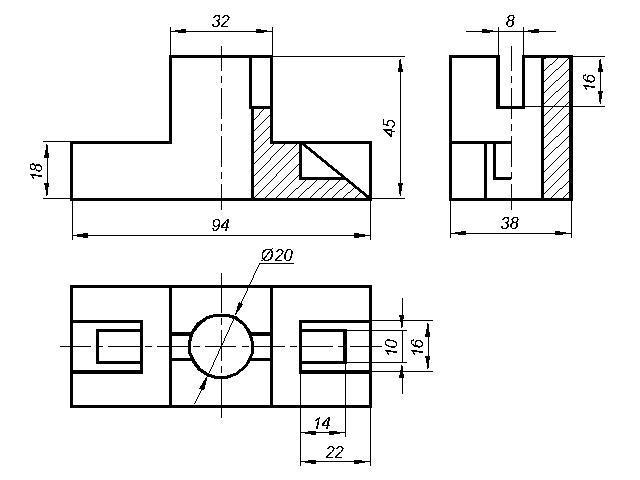

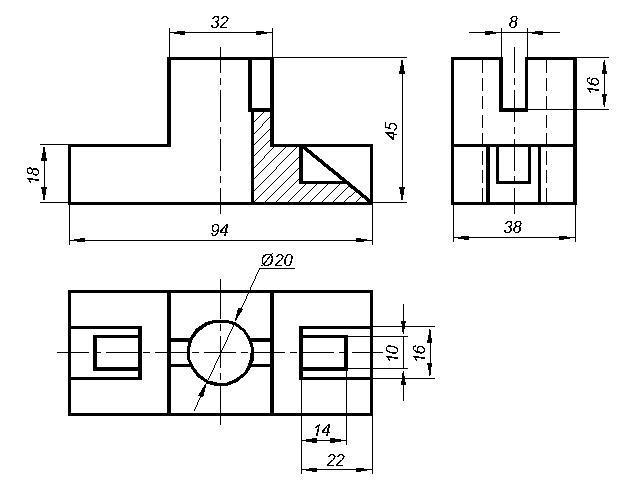

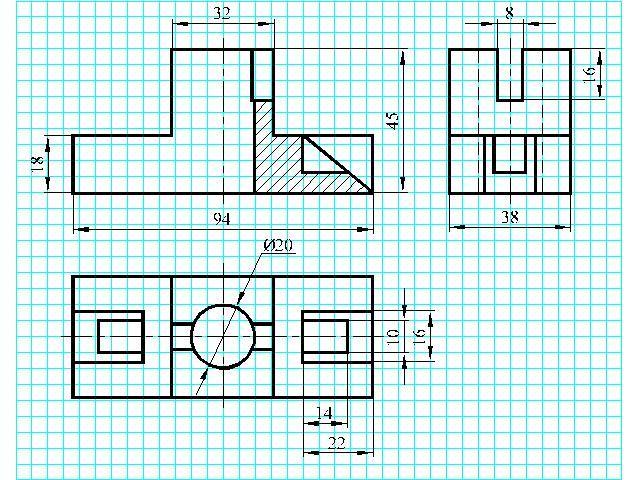

На втором чертеже, на всякий случай, сделала 1/2 вида слева + 1/2 профильного разреза.

Приложения:

uyra42344: Спасибо огромное!

Букса: Удачи Вам! Ранее в заданиях Вы писали про масштаб, так вот, деталь в масштабе 2:1 чертите в два раза больше, но размеры указываете номинальные , т.е. без увеличения. Еще раз, удачи!

uyra42344: Спасибо, я понял!

uyra42344: А можете пожалуйста поменять вид и разрез на главном виде? Чтобы четвертной разрез слева был оптимален и для главного и слева. Справа на лево переделать, а с лево на право))

uyra42344: А, все, я сам понял как, спасибо

uyra42344: Помогите пожалуйста здесь https://znanija.com/task/39688136
