Начертальная геометрия

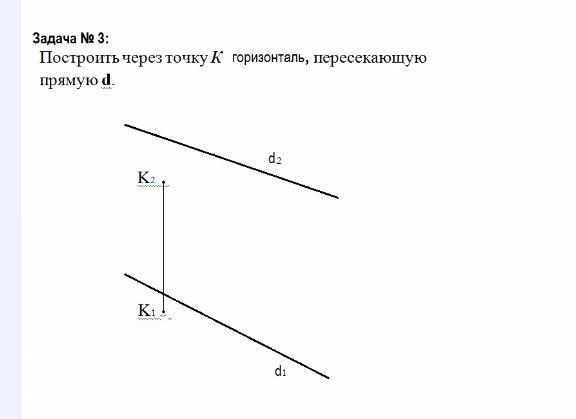

построить через точку K горизонталь пересекающую прямую d​

Ответ:

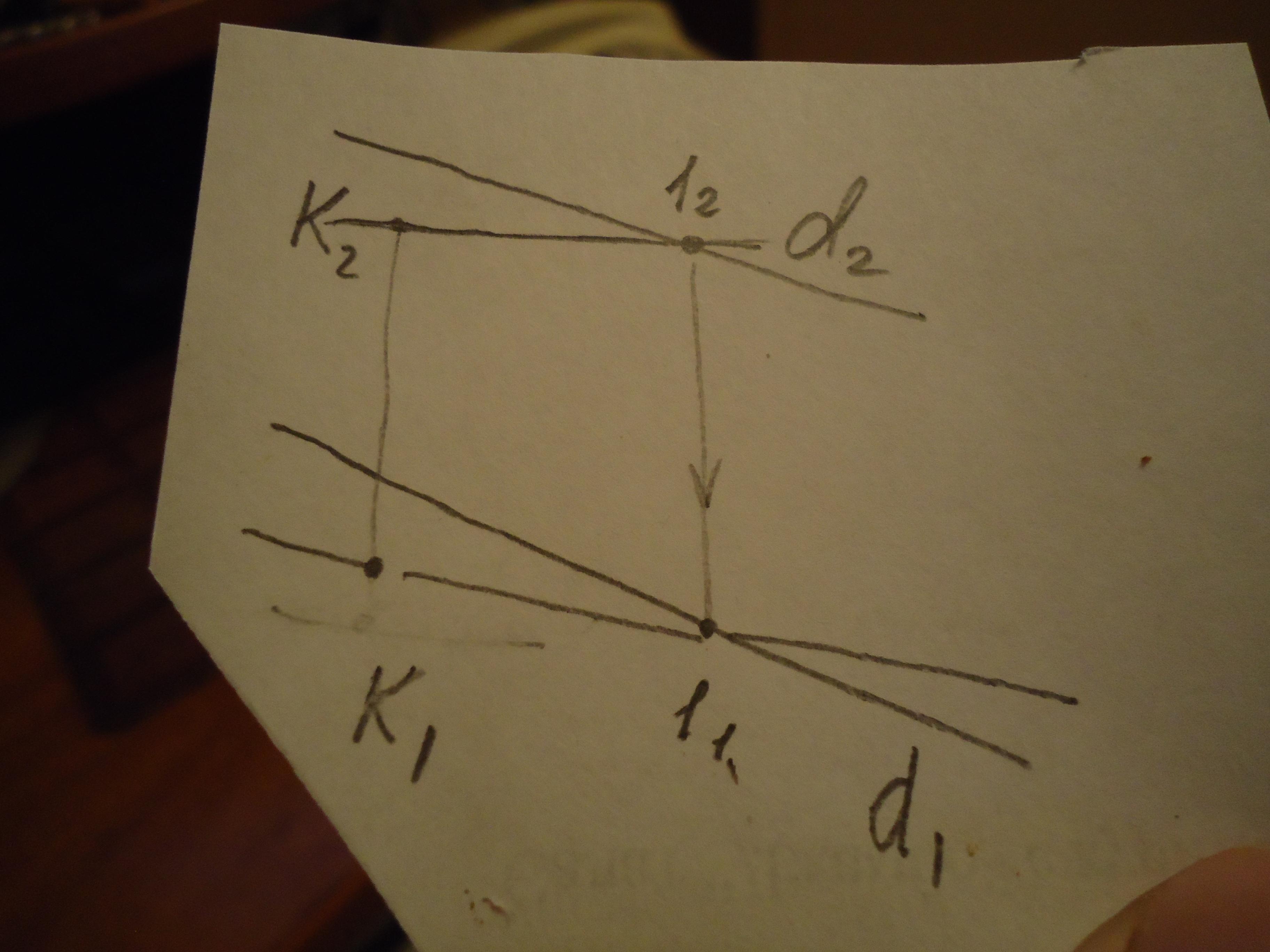

Построение горизонтали через точку К см. на фото.

Т.к. прямая - горизонталь, значит её проекция на фронтальную плоскость будет параллельно оси ОХ.

Полученная проекция пересекает d₂ в точке 1₂.

Найдите проекцию этой точки 1 на горизонтальной плоскости, получите 1₁. Проведя прямую через К₁ и 1₁, получите горизонтальную проекцию горизонтали.
