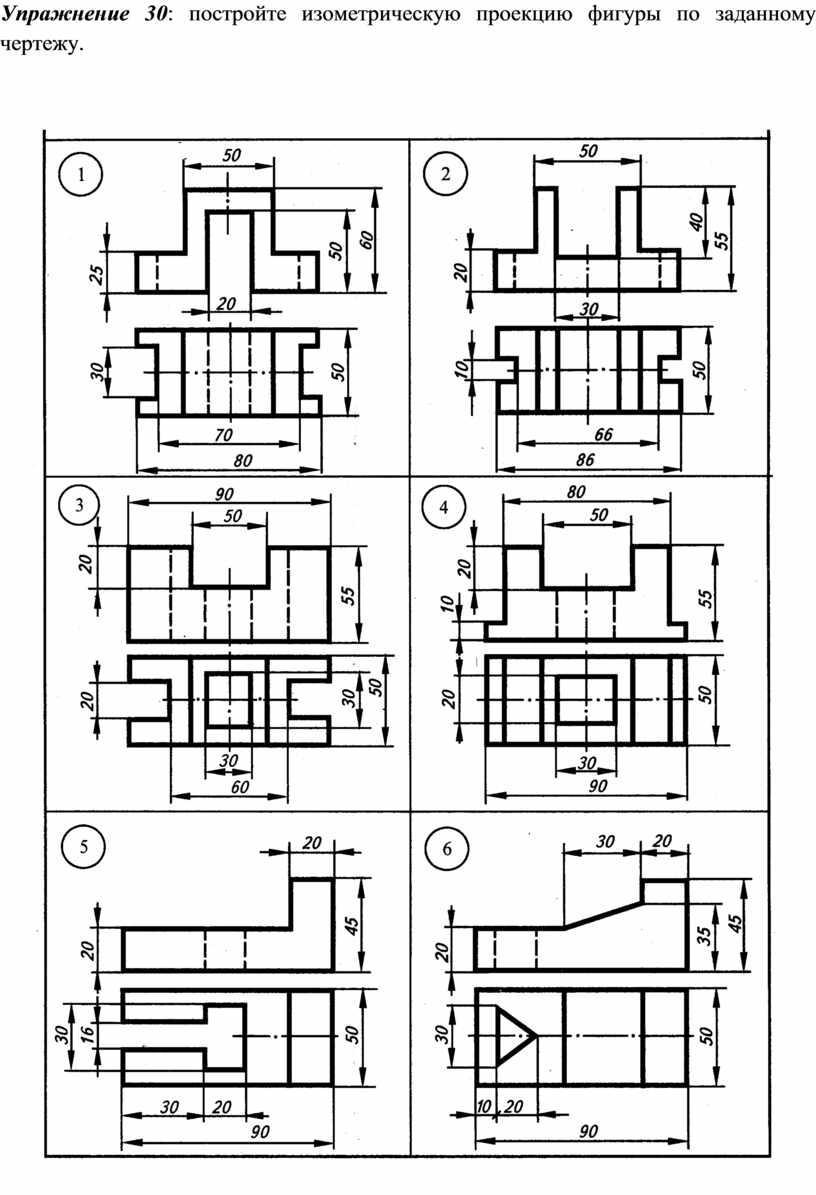

Начертите пожалуйста всё.

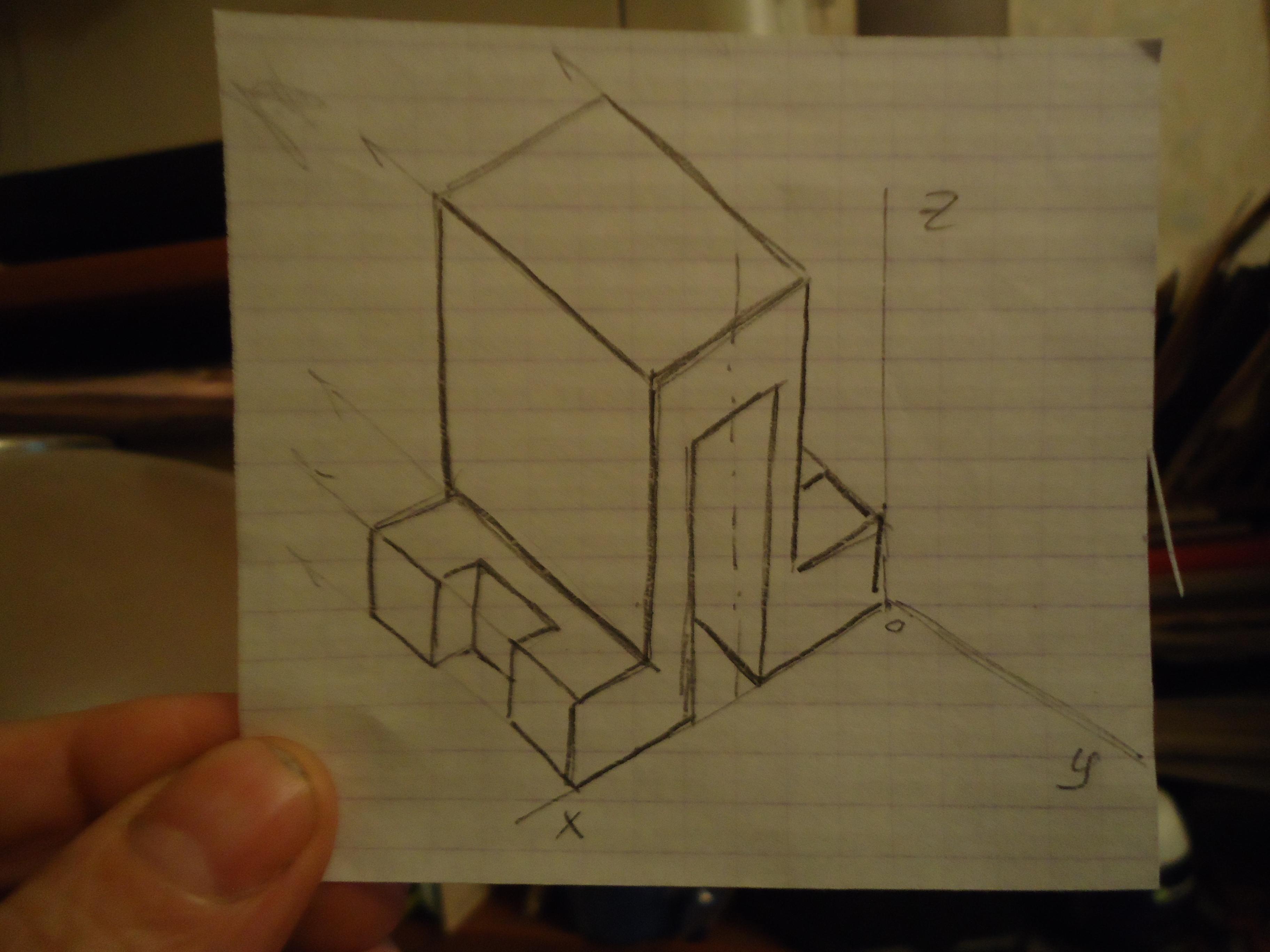

Ответ: Построение изометрической проекции первой детали см. на фото.

Объяснение: Я построила изометрию детали №1 от руки с сохранением пропорций на глаз. С остальными деталями надо работать аналогично.

   При построении изометрии на белом листе вам необходимы оси под углом 120°.

   Если вы работаете на бумаге в клетку, этот угол сделать легко. От точки 0 вверх провести  ось Z. Ось Х надо провести через точку, которую получите, отступив от 0 влево на 5 клеток, а затем вниз на 3 клетки. Ось У надо провести через точку, которую получите, отступив от 0 вправо на 5 клеток, а затем вниз на 3 клетки.

   Сначала по размерам строите вид спереди, он расположен в плоскости ХZ. Затем из всех точек преломления ведёте прямые от себя параллельно оси ОУ и отступаете размер ширины детали.

После этого легко достроить деталь полностью.

  Надеюсь, что смогла вам помочь.
