Помогите решить

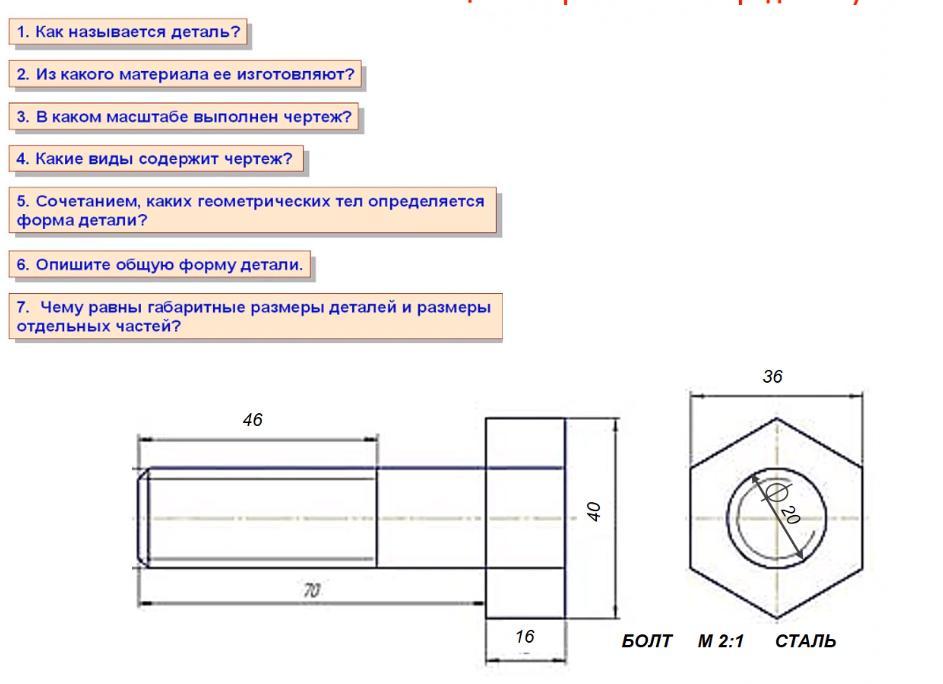

1. Как называется деталь
2. В каком материале её изготавливают
3. В каком масштабе выполнен чертёж
4. Какие виды содержит чертёж
5. Сочетания каких геометрических тел определяется форма детали
6 Опишите общую форму детали
7. Чему равны габаритный размеры деталей и размеры отдельных частей

Ответ:

1) Болт

2) Сталь

3) 2:1

4) Вид спереди и вид слева

5) Цилиндром и правильной шестиугольной призмой

6) Болт состоит из стержня в виде цилиндра с наружной резьбой длиной 2/3 длины стержня, длина которого в 3,5 раза больше его диаметра, и головки болта в виде правильной шестиугольной призмы, высота которой меньше диаметра стержня, а диаметр описанной окружности около основания призмы в два раза больше диаметра стержня.

7) Габаритные размеры:

86 мм - длина, 40 мм - ширина, 40 мм - высота.

20 мм - диаметр стержня болта, 70 мм - длина стержня, 46 мм - длина резьбы, 36 мм - размер головки болта под ключ, 16 мм - высота головки болта.
