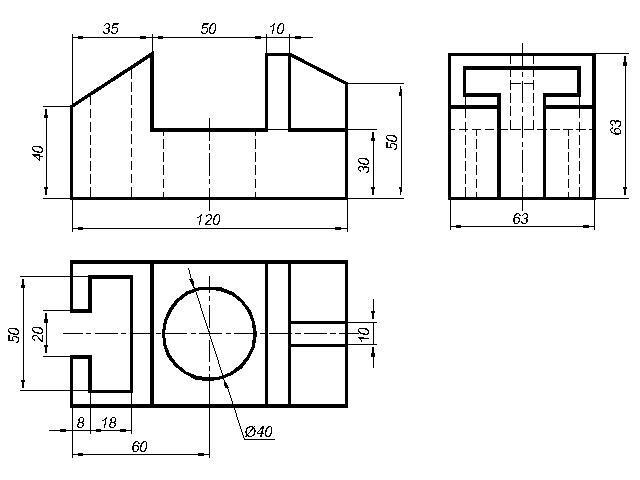

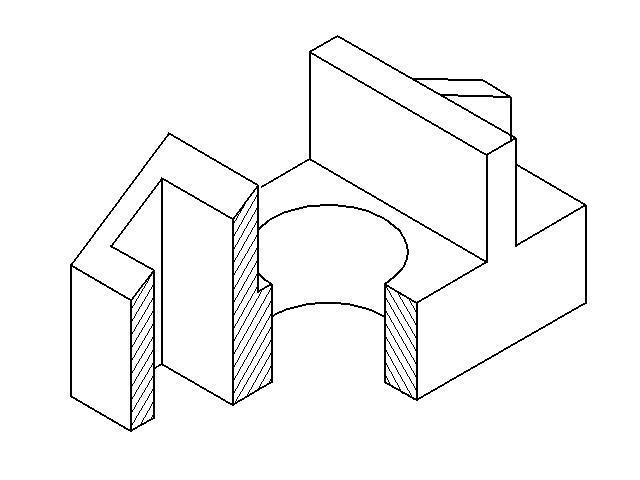

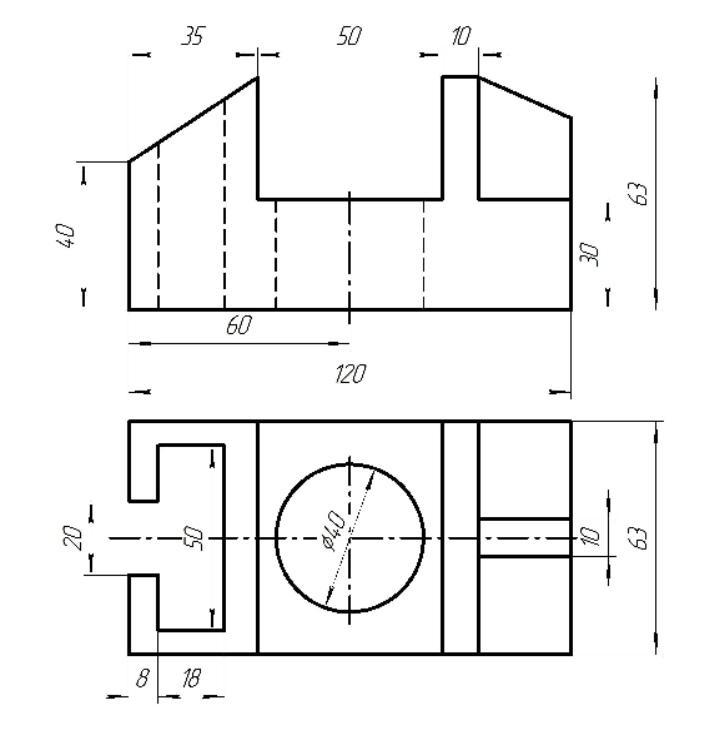

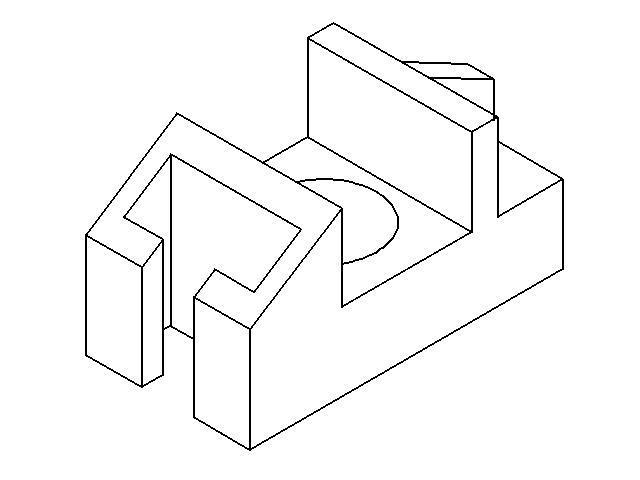

Помогите построить вид слева, выполнить фронтальный и профильный разрез и вычертить изометрию детали с вырезом передней четверти.

Приложения:

Ответы

Ответ дал: Букса
1

Ответ:

Объяснение:

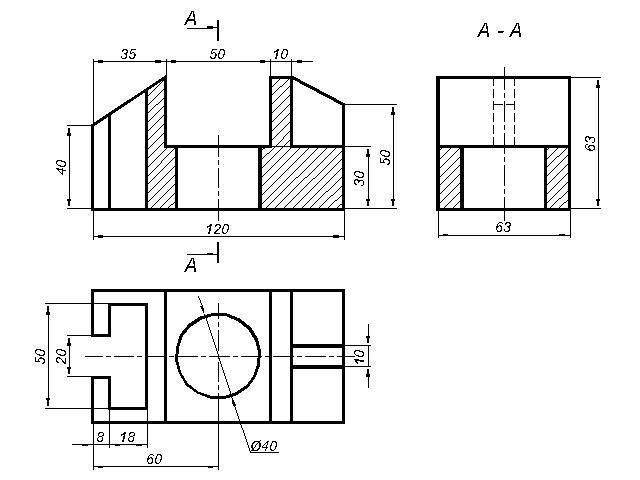

На втором чертеже главный вид заменила фронтальным разрезом и сделала профильный разрез, хотя для этой детали он не нужен.

Приложения:
