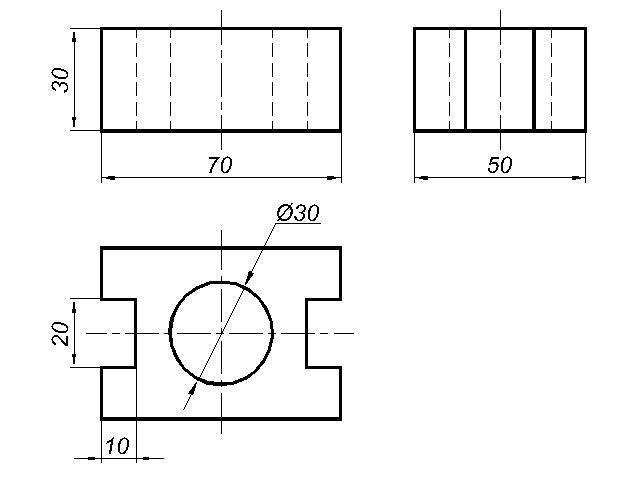

Тема: " Графическая работа № 13. Чертеж детали с выполнением необходимого разреза."

План выполнения:

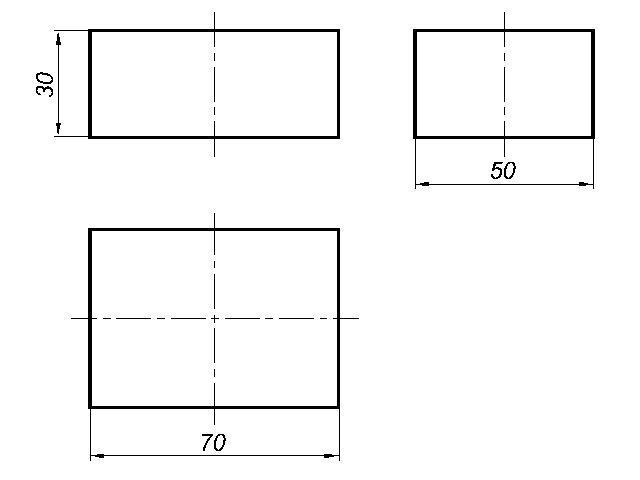

1. Вычертить оси для построения изометрической проекции предмета.

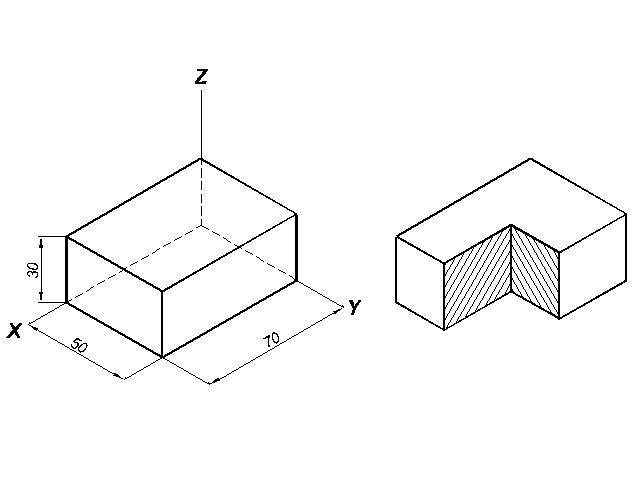

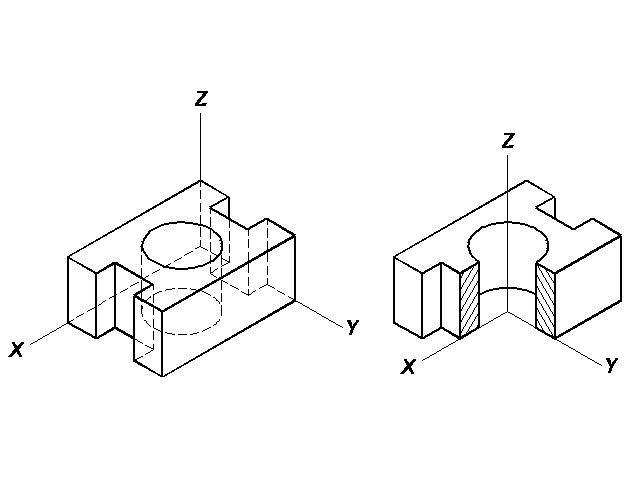

2. По габаритным размерам вычертить параллепипед. Вычертить все проемы и отверстия, соблюдая размеры. Рассечь деталь, удаляя 1/4 часть и построив аксонометрический разрез. Грани, попавшие в секущую плоскость, обозначить штриховкой. Нанести размеры
